Machines à tailler les fusées.

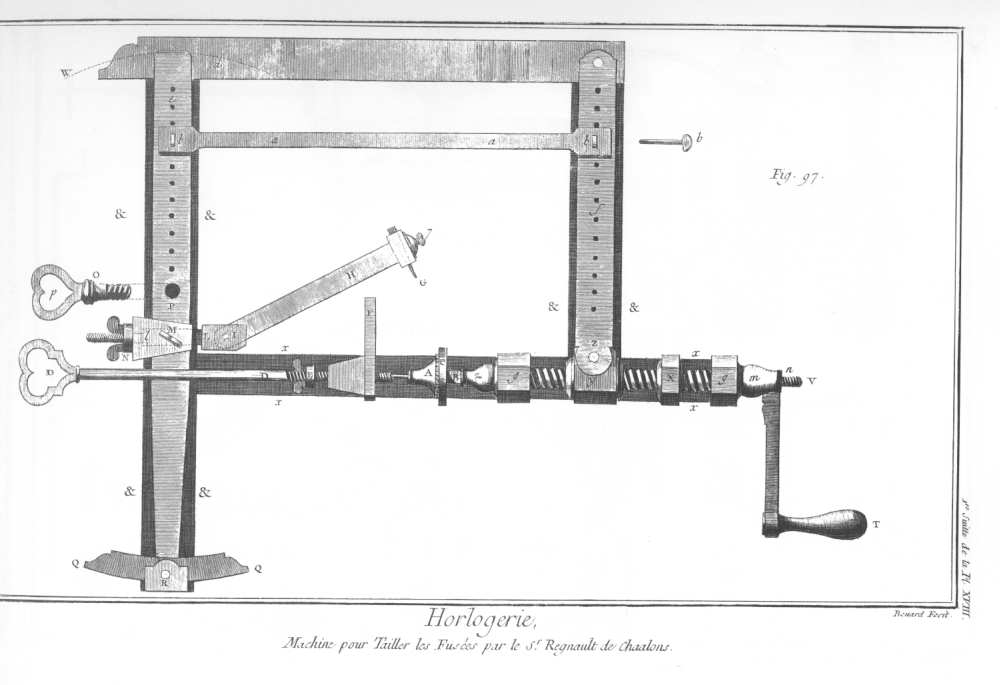

Ci-dessous, une photo "plagiée" de l'encyclopédie DIDEROT & D'ALEMBERT.
Cette machine semble avoir adopté le principe du pantographe.
Ont voit bien que lorsque l'on tourne la manivelle, le parallélogramme se déforme et le support d'outil H qui se déplace sur la fourchette F, va voir modifier sa pénétration.
La hauteur de la barre aa permet de modifier le rapport avance/pénétration de l'outil.
Une petite merveille d'ingéniosité !
|
