Cette fois, je vais essayer de tailler une vraie roue d'échappement pour une pendule ODO qui à été "bricolée".
Je prends un morceau de laiton que je lamine à 0,8 mm. Je trace et découpe 3 bras. Trop pressé de voir le résultat, je rate mon traçage. Ce n'est pas trop grave, vu la qualité de l'objet. Je perce et je rive la future roue sur le pignon. Je le fixe dans la pince du tour et je mets une contre-pointe.
Je règle ma fraise, je mets le moteur de la mini perceuse en marche et je lance mon programme.
 |

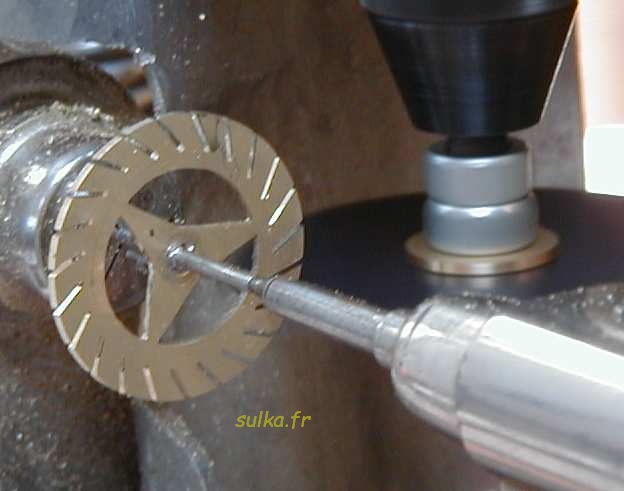

Première passe avec la fraise scie. C'est tout ce dont je dispose pour le moment. |
 |

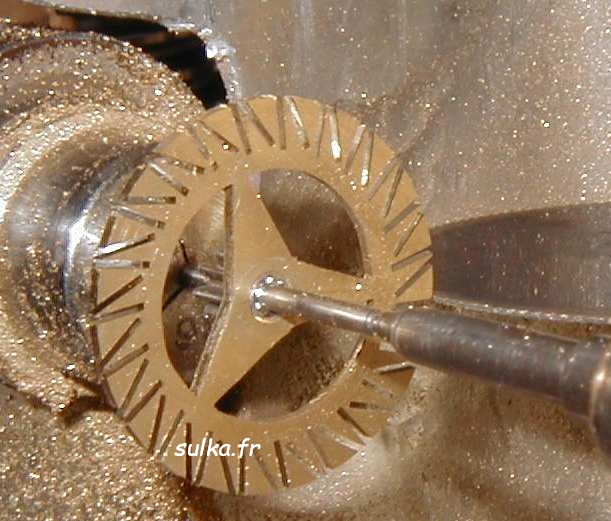

Deuxième passe avec un autre angle de fraise. |
 |

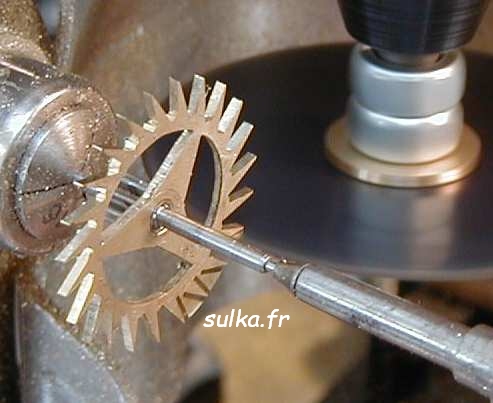

Ici, je reprends l'angle de la première
passe, de façon à couper la partie indésirable.
Pour info, la roue taillée fait 21 mm de diamètre. Toutes les opérations sont automatiques, rotation de la roue, avance et recul de la fraise. La machine s'arrête lorsque le tour complet est terminé. L'opération dure environ 1/4 d'heure, par passe. Mais j'ai choisi une avance très lente de la fraise, environ 5 secondes/mm. |
Je suis vraiment étonné de la qualité du résultat, qui n'a rien à envier aux machines plus sophistiquées. Aucune vibration, un bruit très supportable, une qualité de coupe parfaite.
Il me reste maintenant à bien maîtriser la machine, à en découvrir toutes les possibilités.
En soignant le travail (manuel), il est possible de sortir des merveilles !
J'attends une fraise au module de 0,45 de chez
M&P, pour
tailler une couronne de barillet pour un mouvement de Paris à suspension fil.
