Restauration d'une neuchâteloise à grande sonnerie.



Cliquez sur les photos pour les agrandir.

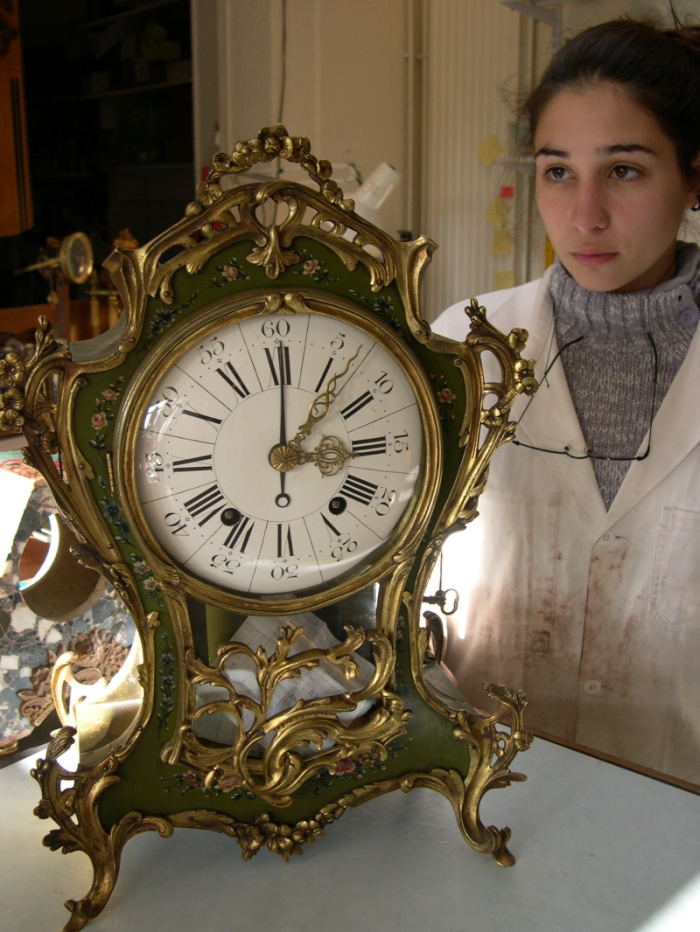

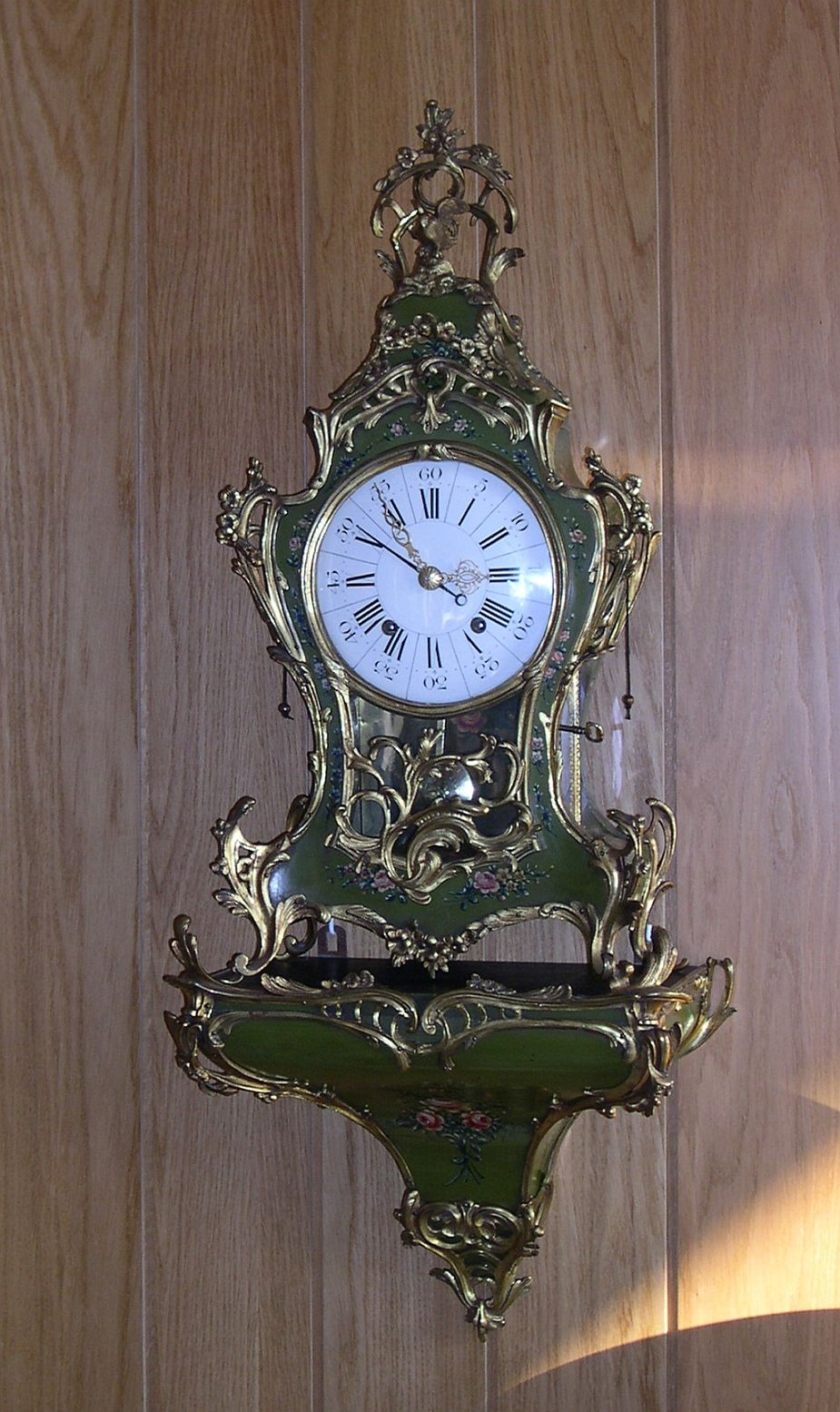

Une nouvelle pendule qui vient d'entrer à l'atelier. Aude semble dubitative ...

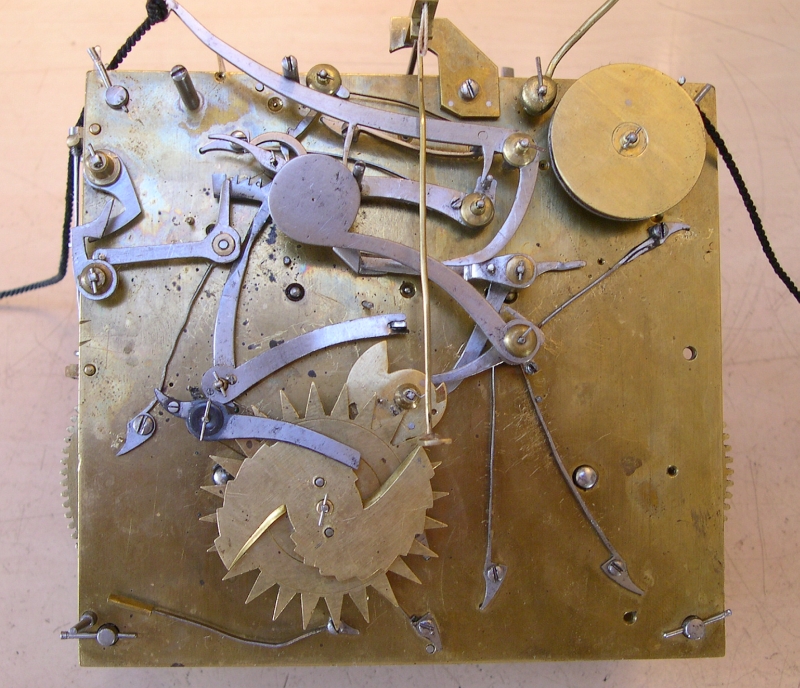

Le mouvement sans le râteau des heures.

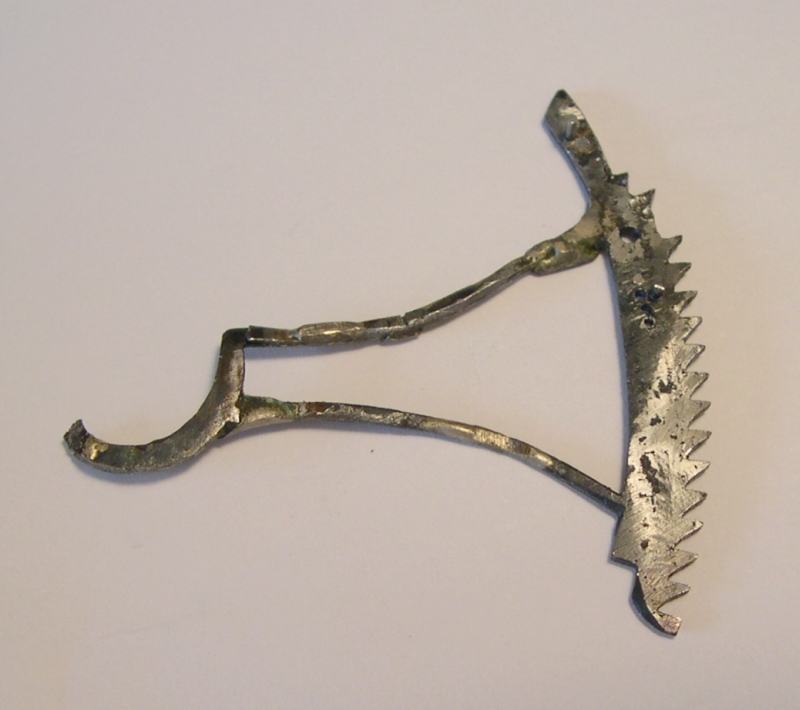

Le râteau, "retravaillé" par divers horlogers gît tristement au fond du cabinet.

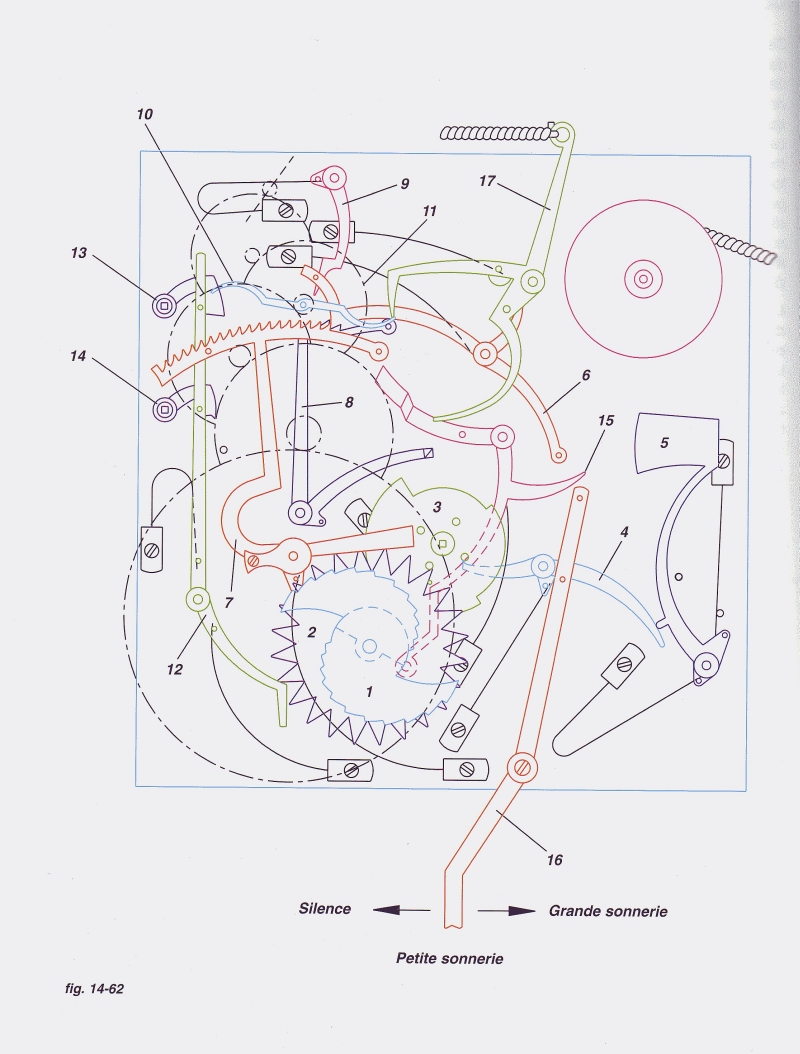

Le principe de fonctionnement d'un mouvement neuchâtelois à grande sonnerie, presque identique à notre pendule estropiée est parfaitement décrit dans le livre  "Théorie d'horlogerie", pages 326 à 328.

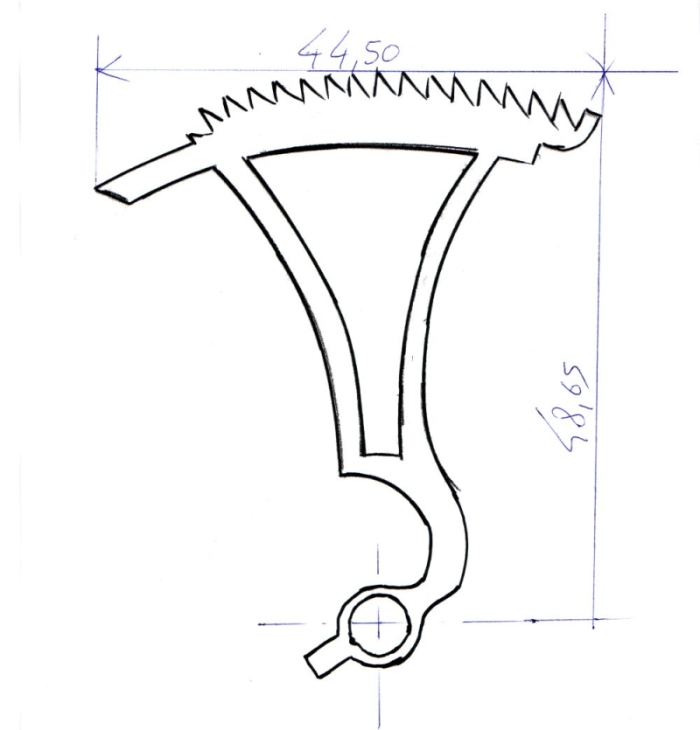

Un dessin a été réalisé à partir d'un scan de l'ancien râteau réparé au mieux, par erreur une dent a été rajoutée. L'absence de celle-ci permet aux quarts de sonner après les heures. Cette dent a été coupée sur le nouveau râteau.

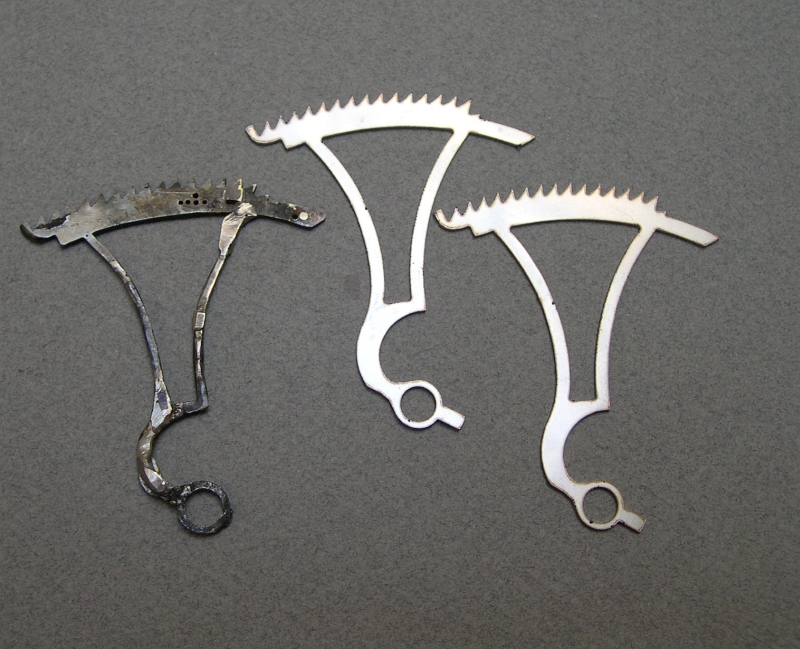

Après avoir retravaillé le dessin en CAO, mon ami Christophe m'a découpé 4 râteaux au laser..

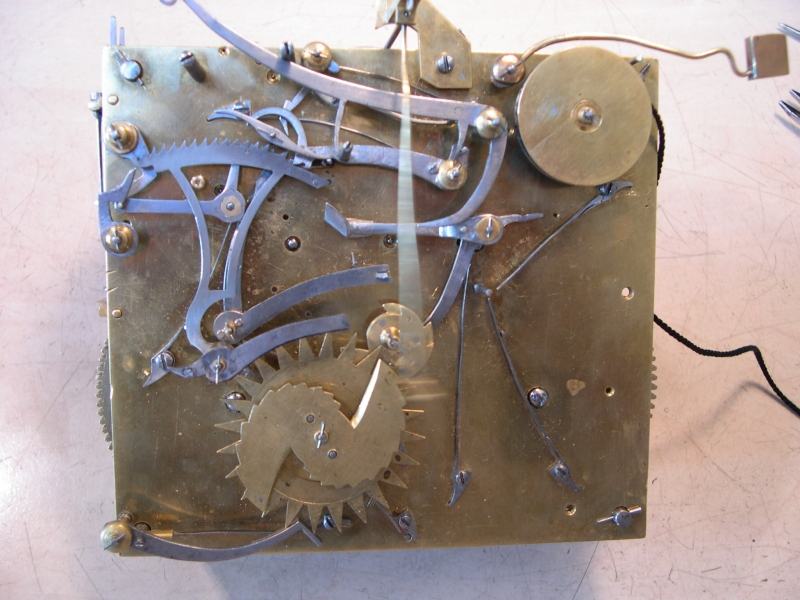

Après un bonne révision du mouvement, le plantage des goupilles, sur le râteau, pour la commande ou la neutralisation des marteaux heures et quarts, et la neutralisation de la sonnerie des heures aux quarts diurnes, le réglage de l'angle du palpeur des heures, tout semble fonctionner à part une irrégularité de descente du râteau. Tendance de blocage de la double virgule à 11 et 12 heures. J'en déduis à une irrégularité de la double came.

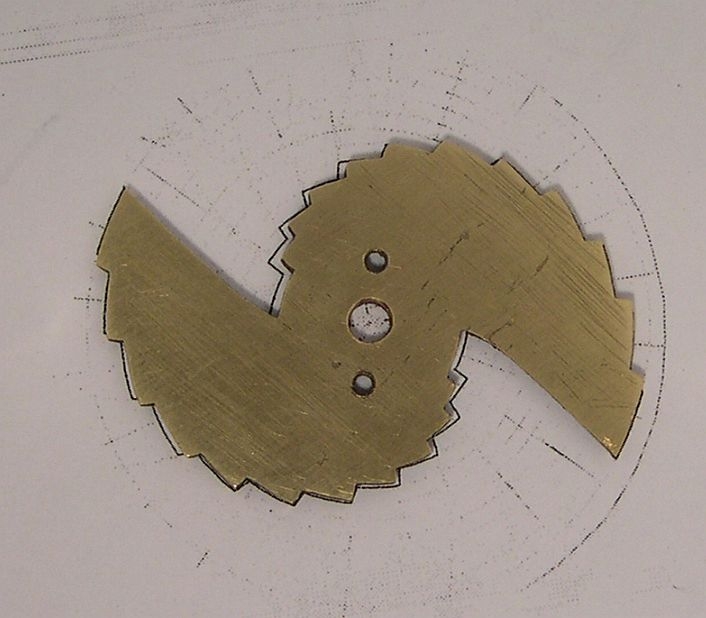

Je fais un relevé des côtes et un dessin à grande échelle d'une double came correspondant au râteau. je le réduis à l'échelle 1 et l'imprime sur un film transparent. En le posant sur le double limaçon, on perçoit bien l'irrégularité de celui-ci, particulièrement à 11 et 12 heures. Voilà bien la cause du blocage qui doit dater de l'origine de la pendule.

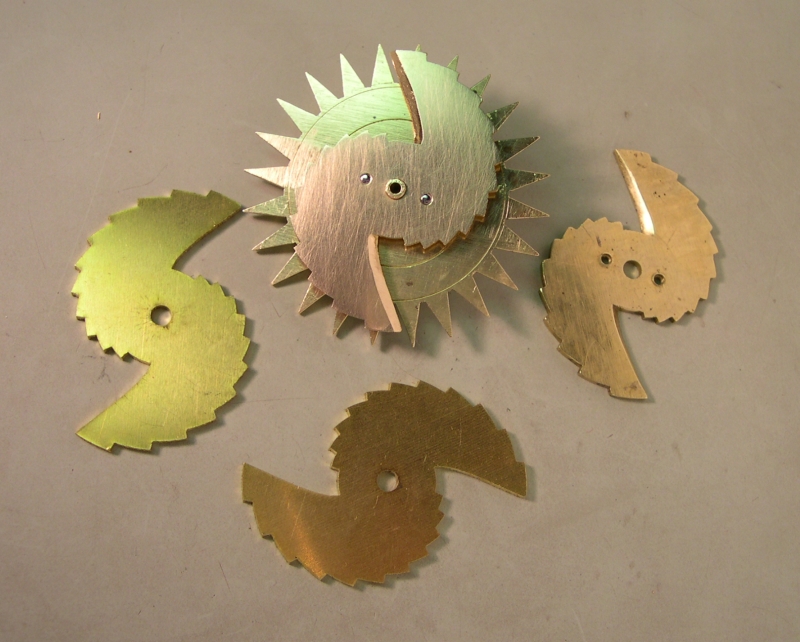

J'appelle à nouveau mon ami Christophe à mon secours. Je lui envoie le dessin via le net. Quelques jours après, je reçois par la poste 3 magnifiques double limaçons. Sur la photo, à droite, l'ancien double limaçon, cause de tous les problèmes.


La belle a retrouvée sa place et sonne maintenant parfaitement pour le plus grand plaisir de son propriétaire qui ne se faisait plus d'illusions sur la possibilité d'entendre à nouveau la belle sonnerie de sa magnifique neuchâteloise. Sans la découpe laser je me demande si cette pendule fonctionnerait aujourd'hui... Merci à Christophe et à la découpe laser !
