Restauration d'un "oignon" LOUIS XIV.



Cliquez sur les photos pour les agrandir.

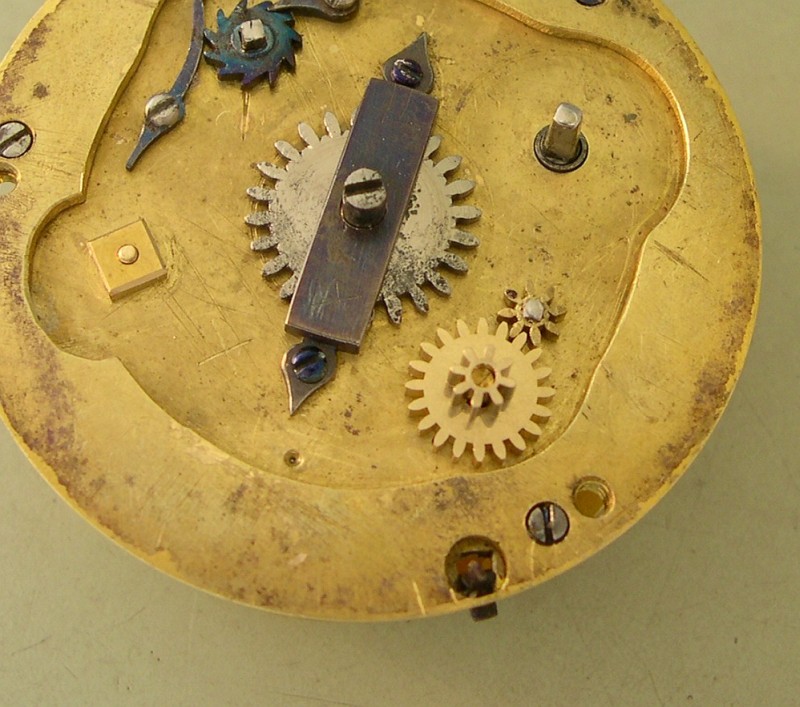

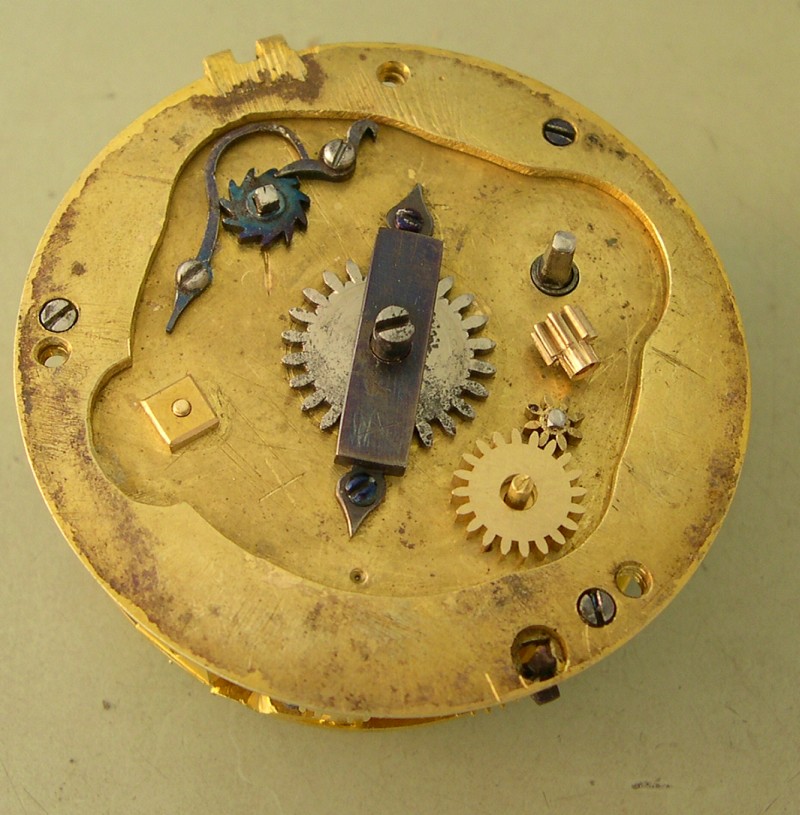

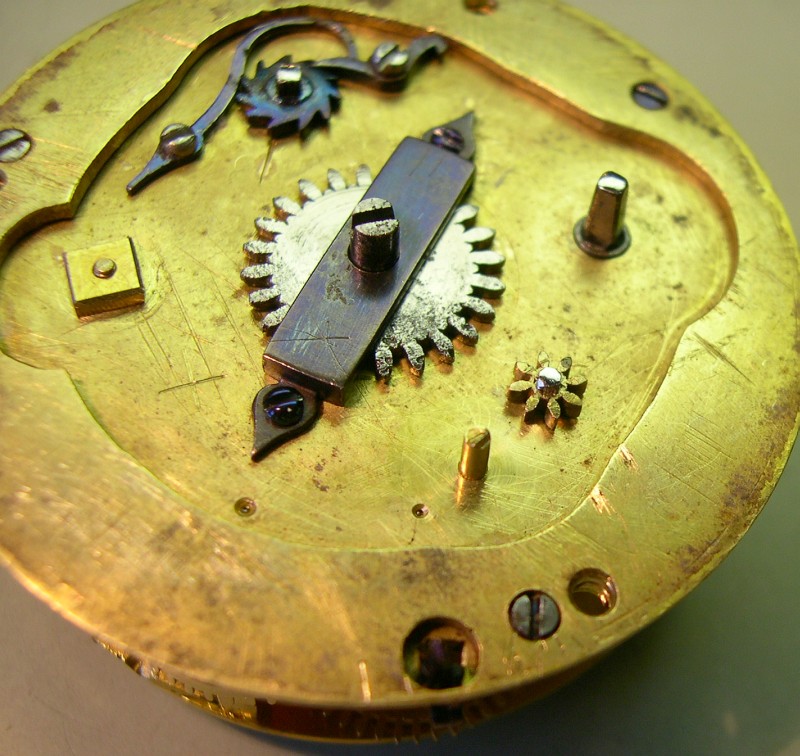

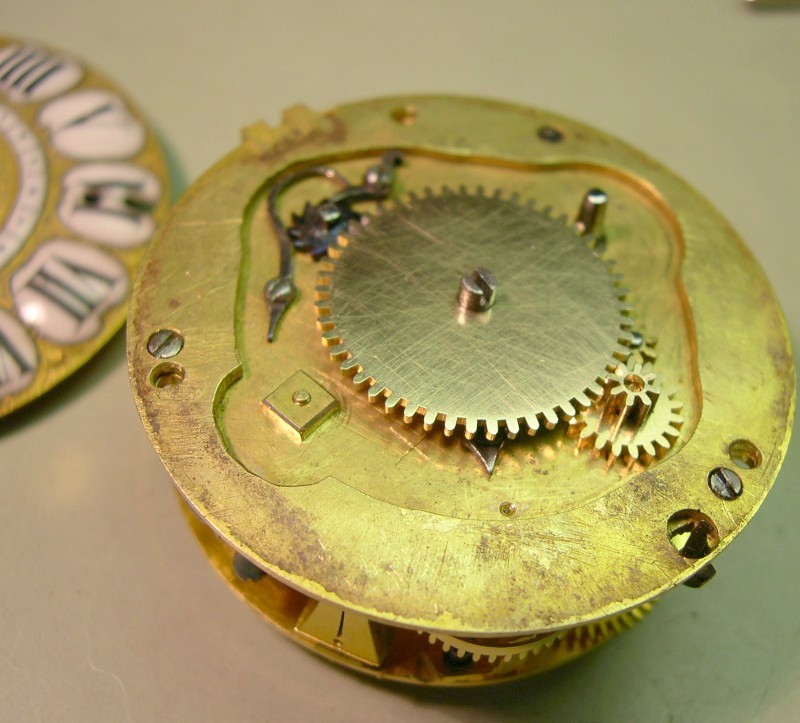

Il faut maintenant s'occuper de la minuterie absente. Le seul élément qui reste est un pignon de 8 ailes.

La doc constructeur n'étant plus disponible, je procède par déduction.
Le pignon fait 8 tours en 6 H 10' 30'', soit 8 tours en 370,5'.Ce qui nous donne 46 ' 3125 '' pour 1 tour.
En 720' (12 heures) le pignon fera 720/46,3125 = 15,5465587044 tours.
Ici un tableur qui permet de trouver la meilleure solution avec des nombres de dents plausibles et un erreur d'environ 3 minutes, ce qui semble acceptable pour ce type de montre à une aiguille : http://www.sulka.fr/oignon4/minuterie.xls

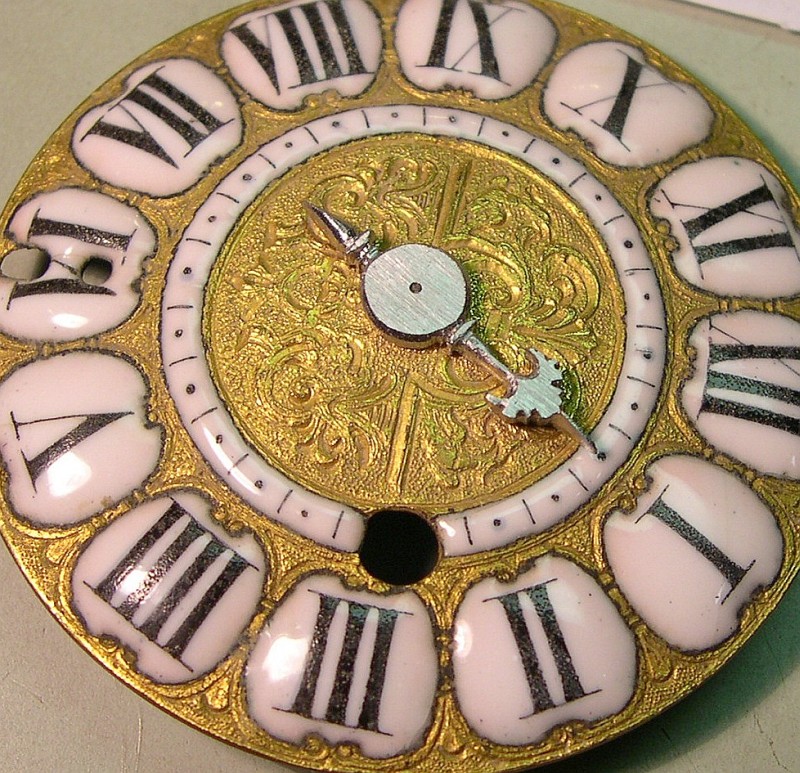

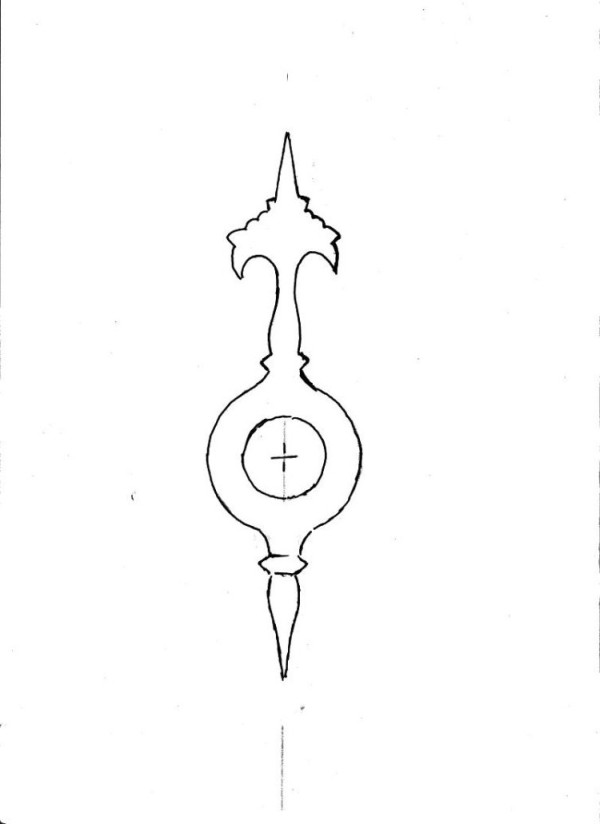

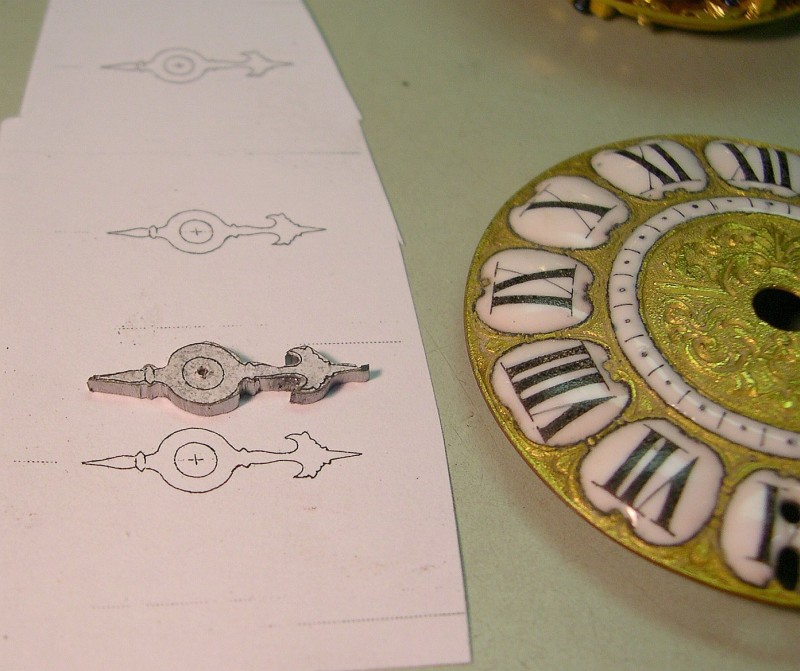

Maintenant il faut s'attaquer à l'aiguille. Dans le très beau livre de A. CHAPIRO, la montre française, je trouve un modèle qui semble convenir. Scan, impression, dessin sur calque, re-scan  puis impression à la bonne échelle que je colle sur un morceau de fer de 1 mm. Découpage, limage, adoucissage, polissage et bleuissage.

aiguille.jpg (64387 octets)     aiguille3.jpg (29636 octets)     aig3.jpg (113484 octets)     aig4.jpg (244724 octets)     aig6.jpg (240646 octets)

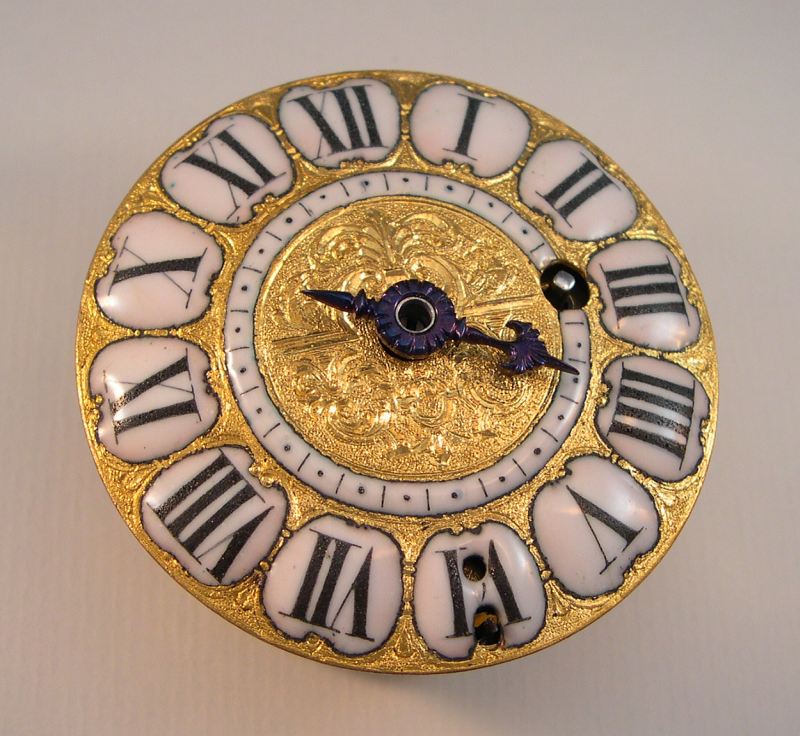

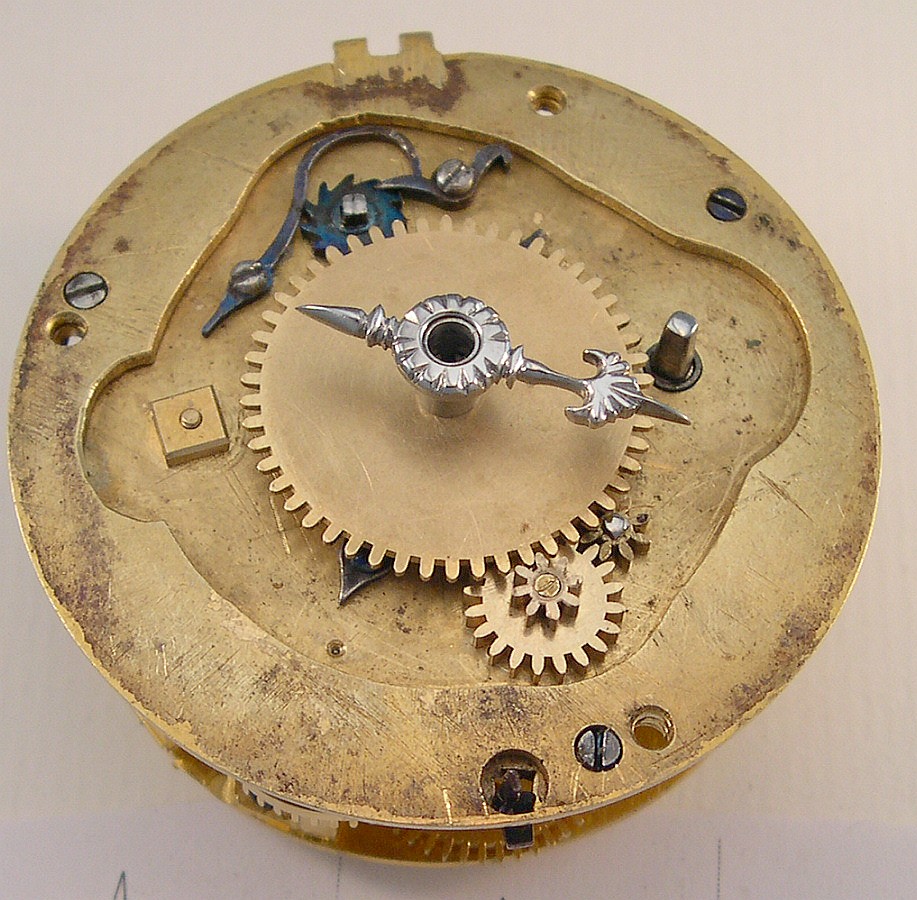

Voilà le résultat.

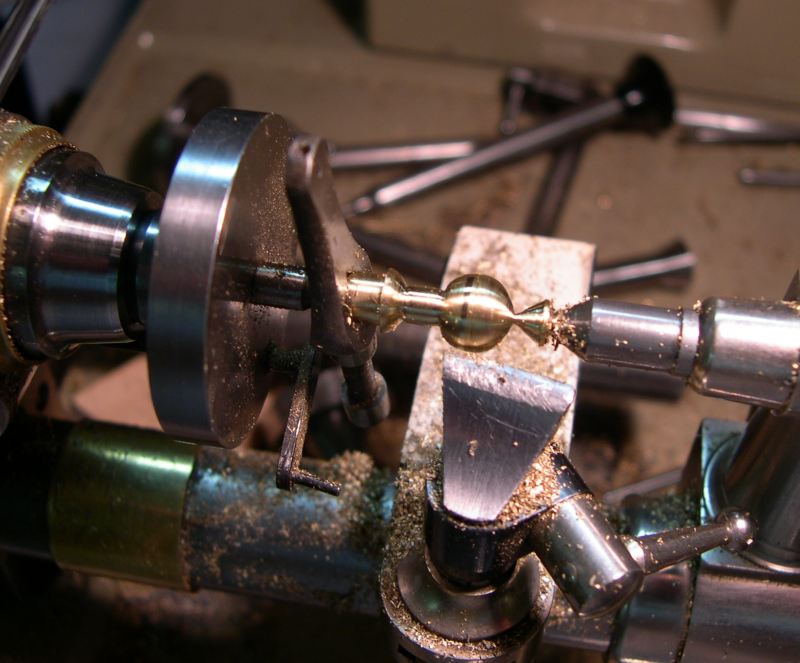

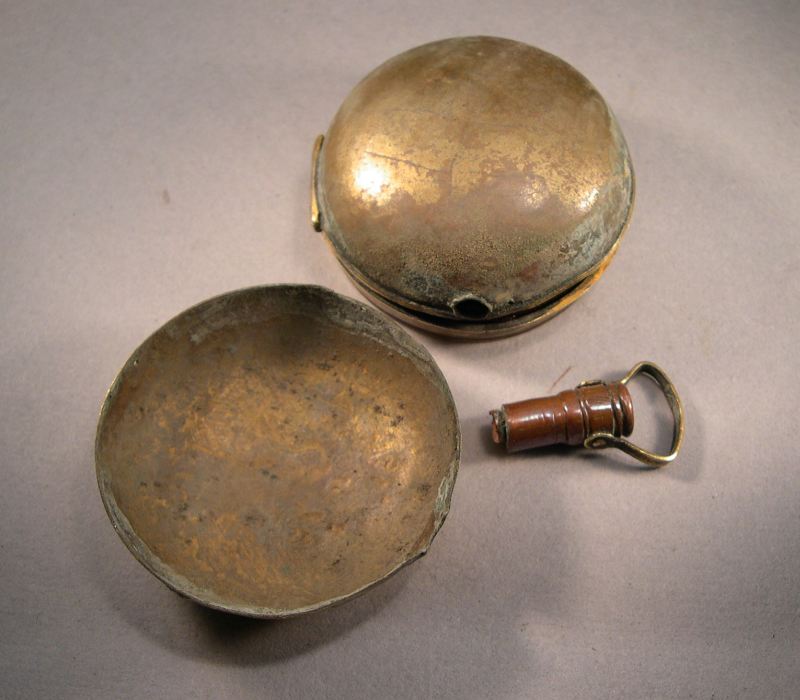

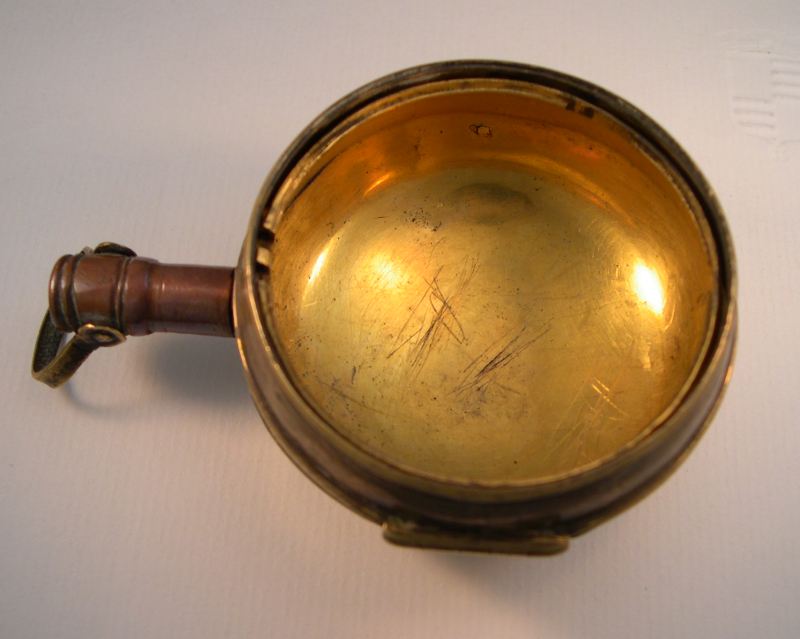

Au tour de la boîte. Il faut refaire cet affreux pendant.

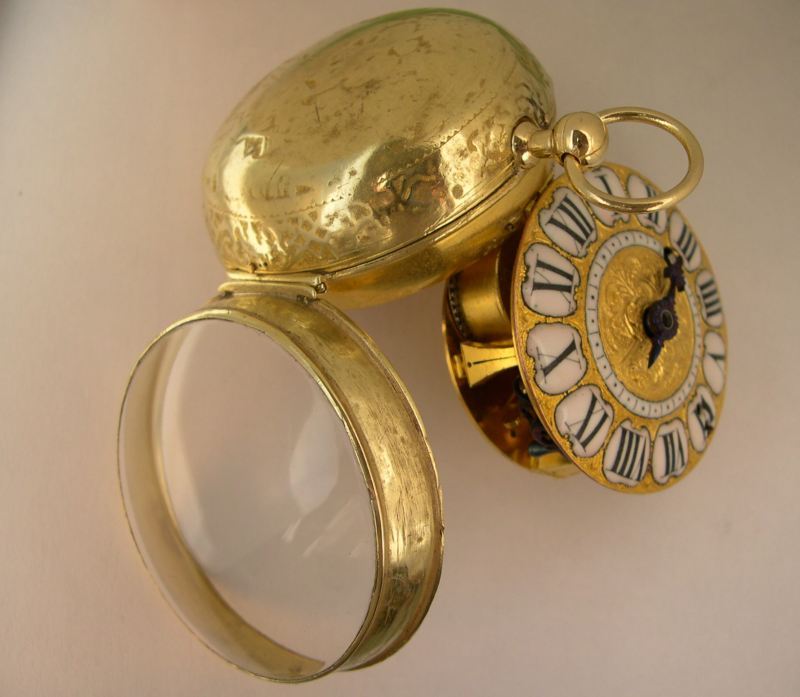

 boite3.jpg (44827 octets)               boite2.jpg (61118 octets)            boite6.jpg (69317 octets)            leroy3.jpg (54877 octets)

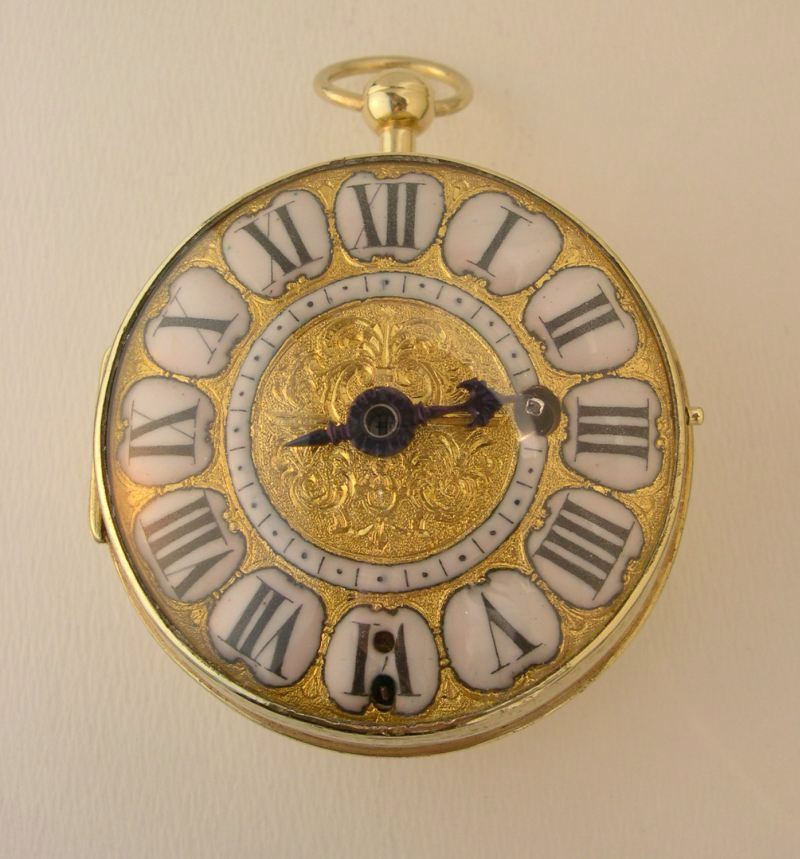

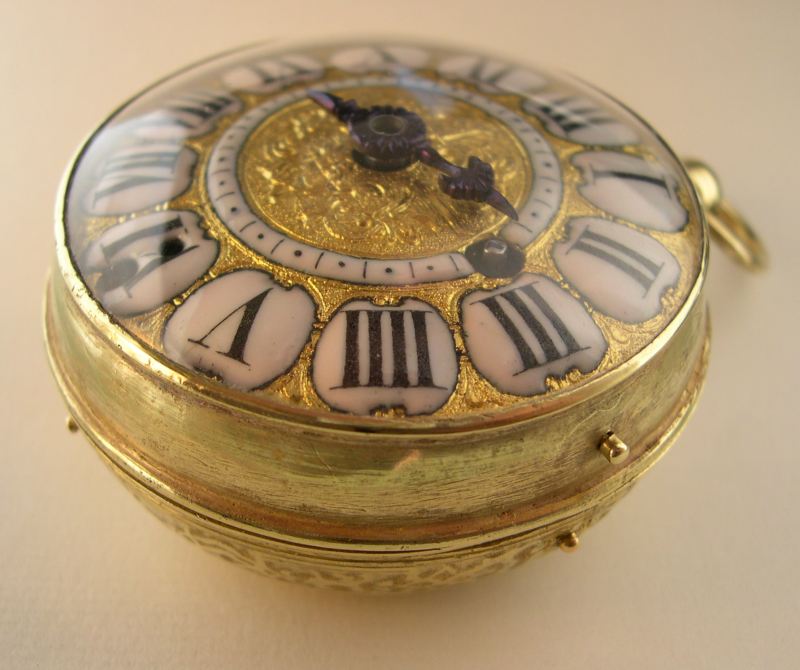

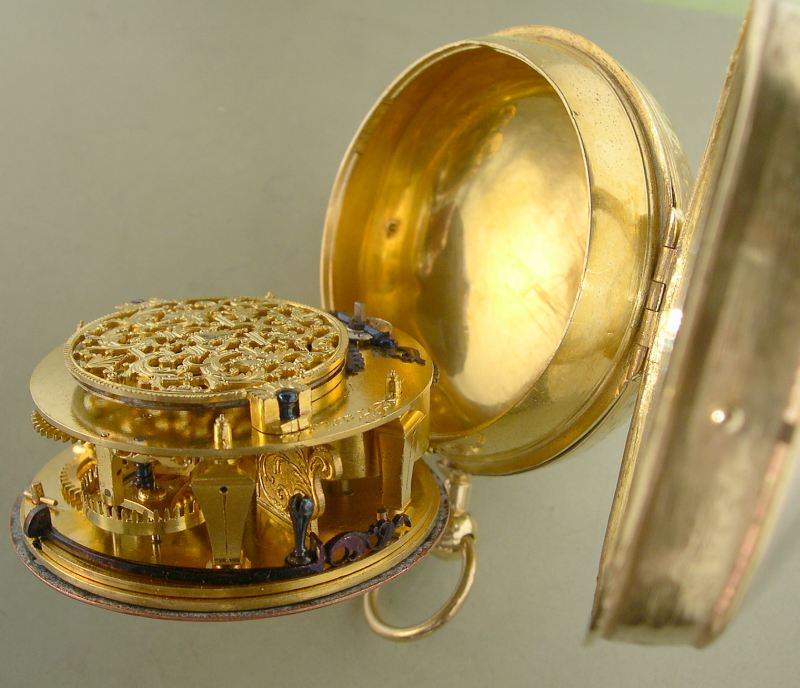

        leroyb.jpg (71752 octets)          leroyd.jpg (65696 octets)                 leroy2.jpg (90517 octets)           Le travail est terminé

  retour au début.
