Fabrication d'une machine à tailler les roues, à commandes numériques, pilotée par un PC.

Ma nouvelle machine à tailler les engrenages d'horlogerie.



Fort de l'expérience acquise lors de la construction de ma première machine : www.sulka.fr/mat, j'ai entrepris d'en fabriquer une seconde, plus performante, facilement reproductible et néanmoins abordable, afin que la restauration et surtout la création horlogère ne soit plus seulement l'apanage de quelques nantis, mais accessible à tous les talents, pour que l'horlogerie vive par la création de garde-temps originaux.

Elle est constituée d'une fraiseuse PROXXON. D'un excellent rapport qualité/prix, elle me semble parfaitement adaptée à cet usage.

Elle a, en effet, les bonnes dimensions, sa précision est suffisante et les efforts qu'elle aura à subir ne sont pas importants.

Pour un usage intensif, ou pour les gros budgets, tout autre tour ou fraiseuse pourra, bien sur, être utilisée, sans problèmes.

Double-cliquez sur les photos pour les agrandir.

	Petite fraiseuse PROXXON qui va servir de base à ma nouvelle machine. Les déplacements de la table croisée vont être numérisés à l'aide de moteurs pas à pas et de poulies et courroies crantées.

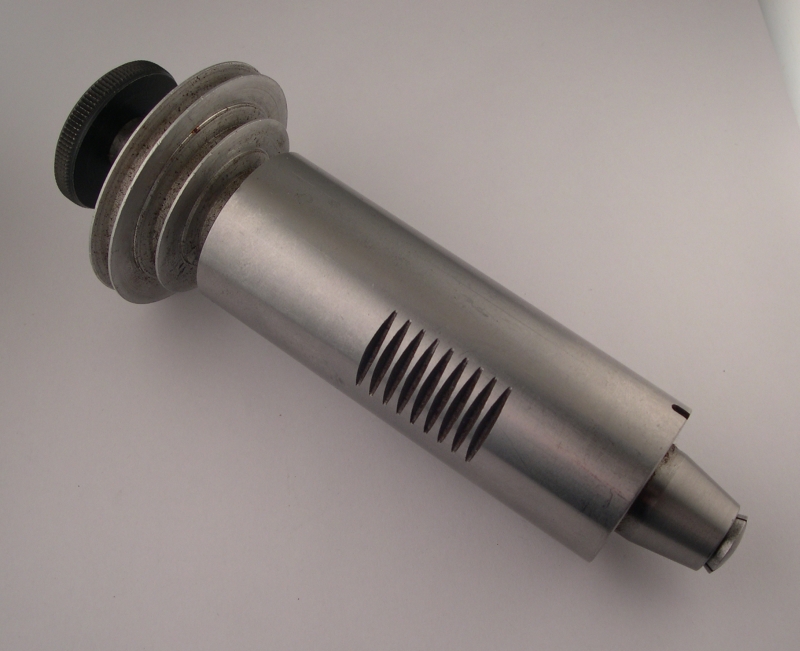

	J'ai retrouvé, dans mes tiroirs, une poupée qui ne sert à rien. Elle est compatible avec les pinces LORCH 8 mm. Il me reste à faire fabriquer un support, afin de la fixer, de façon orientable, sur la table de la PROXXON. La partie cylindrique à un diamètre de 35 mm et une longueur de 100 mm.

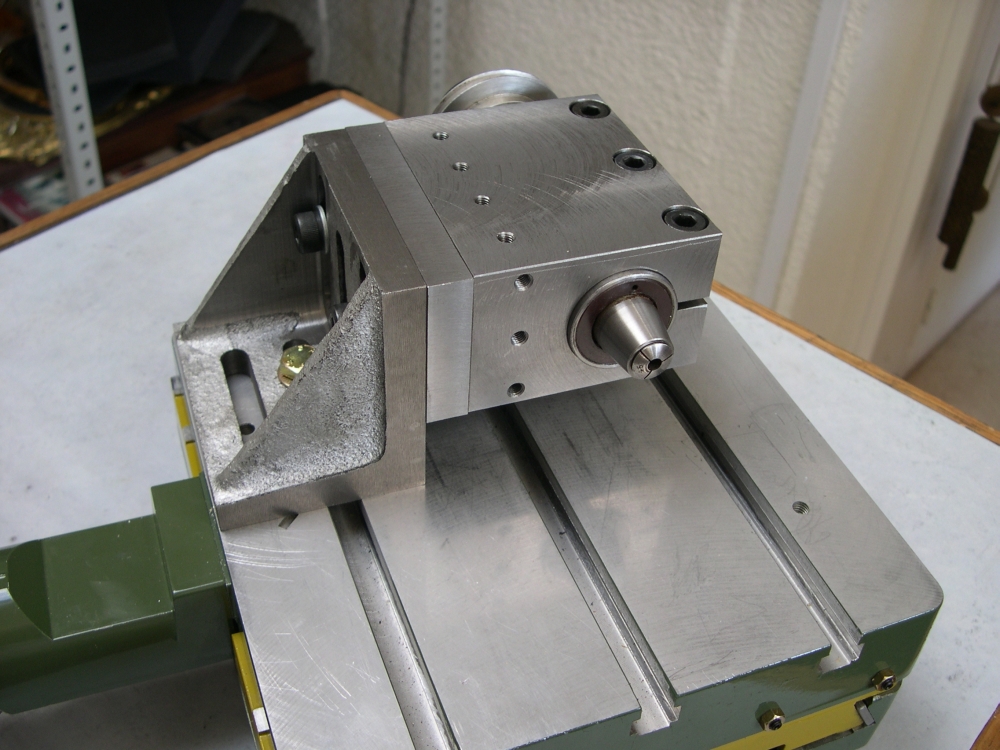

	J'ai fait réalisé ce support par un atelier de mécanique. Il est orientable dans tous les sens.

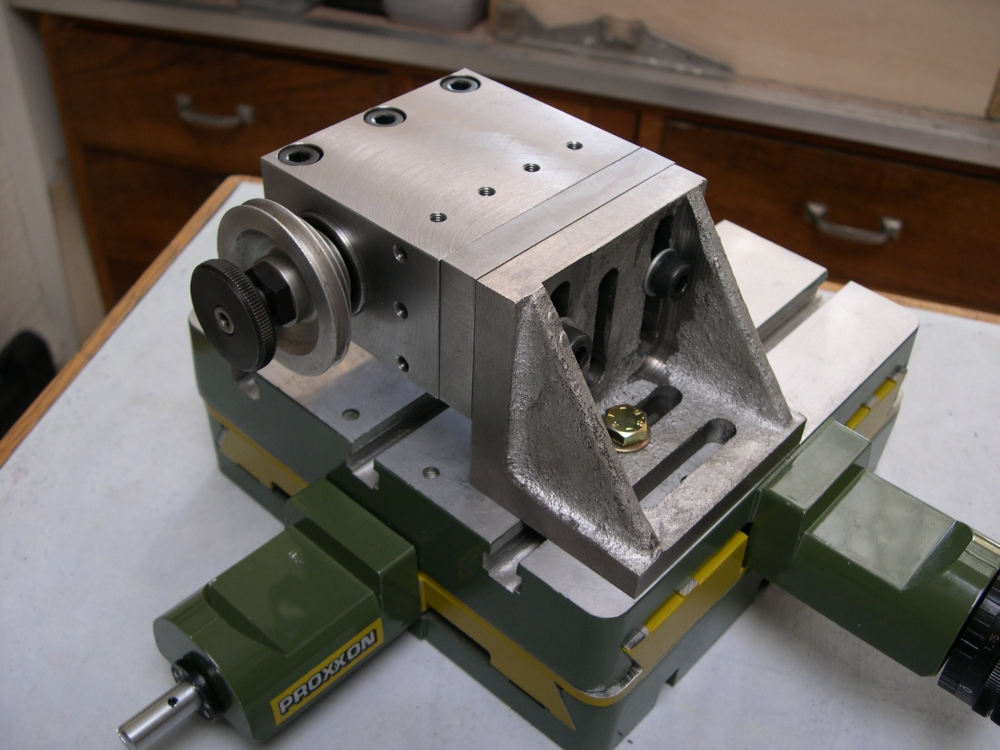

	Une vue de l'arrière.

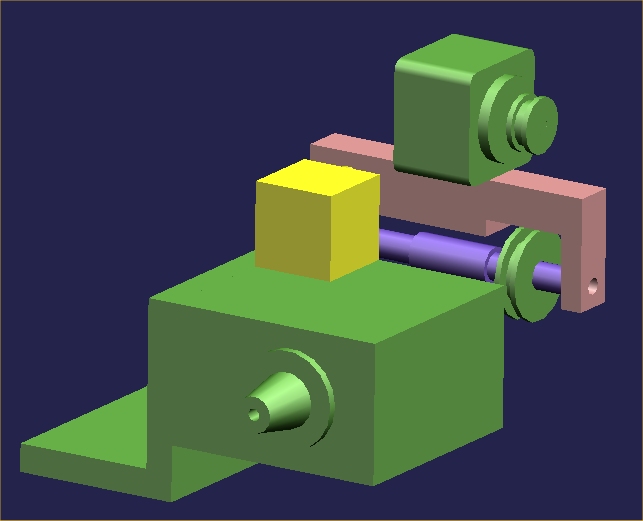

	Voilà une image de synthèse du principe.

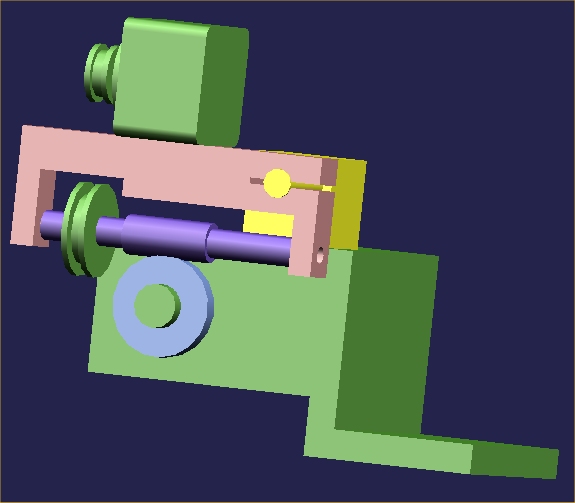

	En bleu clair, la roue du diviseur qui engrène avec la vis sans fin en violet, actionnée par la poulie verte reliée au moteur pas à pas vert, au desus.

La fraiseuse PROXXON est commercialisée par :

Ets DIL
Parc d'activités des Petites landes
Rue de Düsseldorf
44470 THOUARE SUR LOIRE
Monsieur Patrick LALOU  tél 02 51 13 07 80

Pour l'électronique de commande des moteurs PAP, j'ai choisi la carte MOTION 3XA de chez



Elle est très bien conçue et d'un bon rapport qualité/prix.
Elle a aussi le gros avantage de pouvoir être pilotée par le port série ou //.

Par la suite, j'envisage aussi de motoriser l'axe Z (descente de la fraise). Ainsi, en enlevant le tour, nous aurons une fraiseuse à commande numérique, qui pourra usiner n'importe quel gravure ou pièce en 3D, à partir du scan d'un dessin. Pour ce faire, il existe un logiciel très performant et d'un coût très abordable : NINOS.

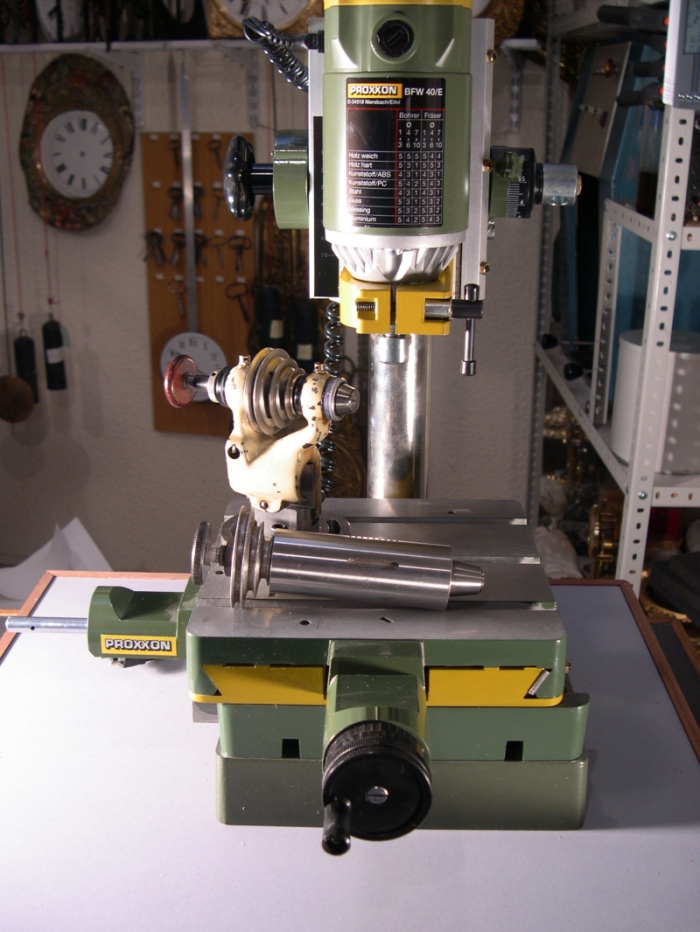

Ma nouvelle machine terminée.
