Voilà l'engin terminé. |
 |

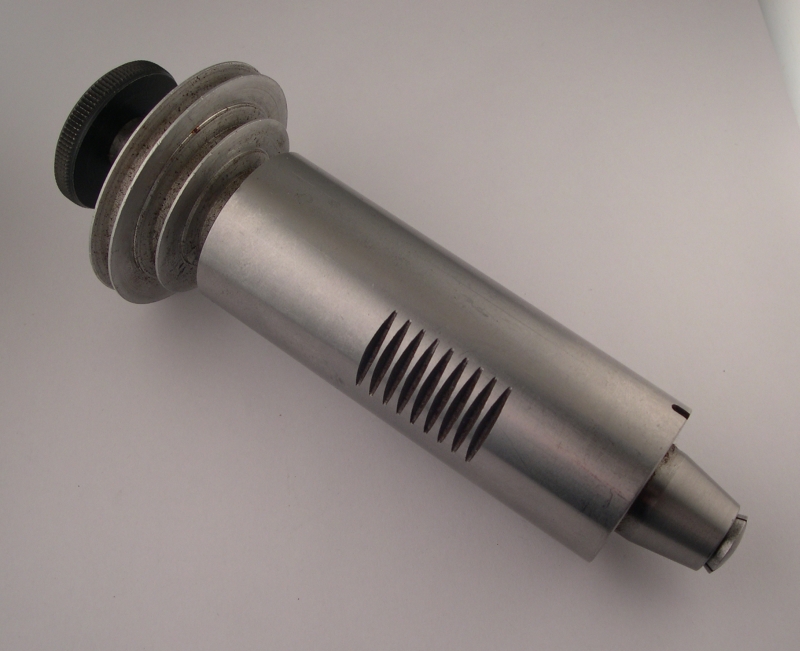

J'ai récupéré cette poupée provenant d'une petit fraiseuse, elle est compatible avec mes pinces LORCH 8 mm.. |
 |

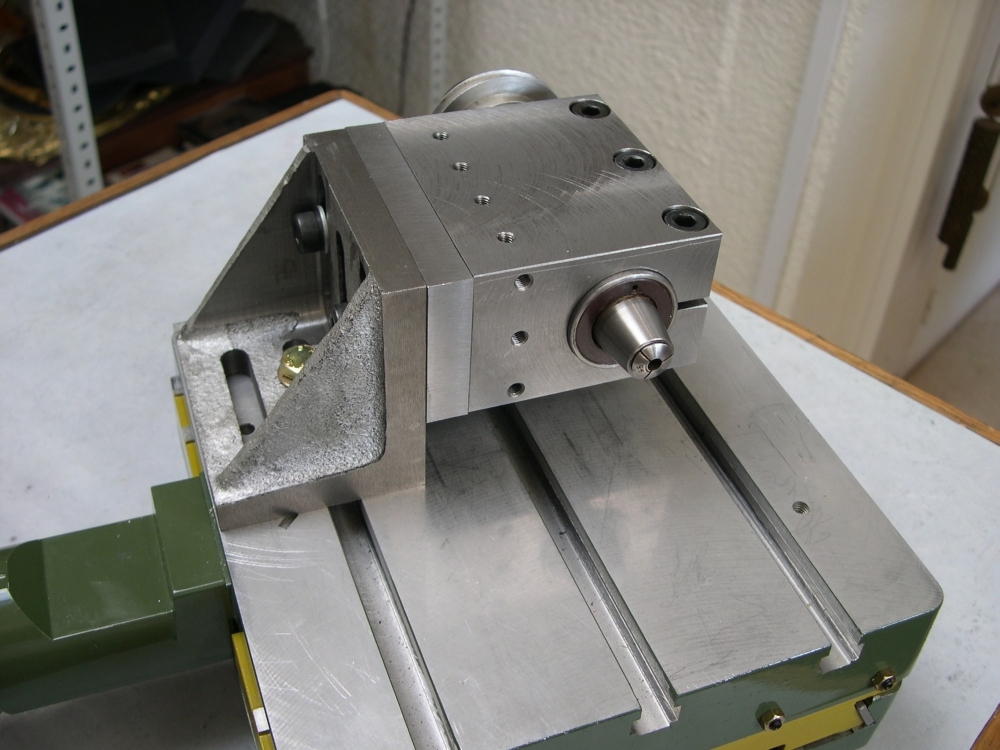

Ici le support orientable dans toutes les directions |
 |

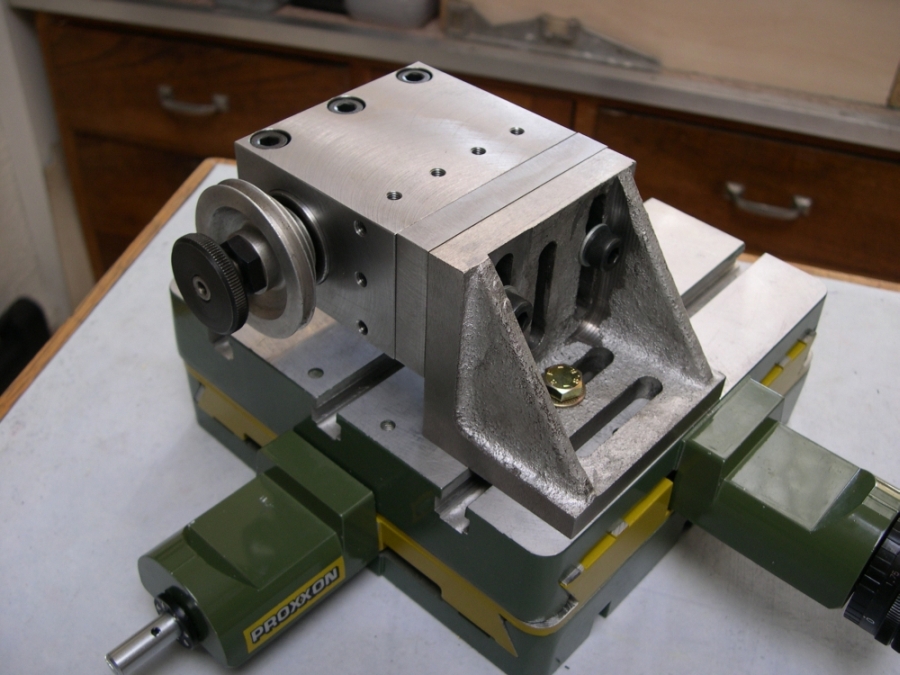

Le même vu de l'arrière. |
 |

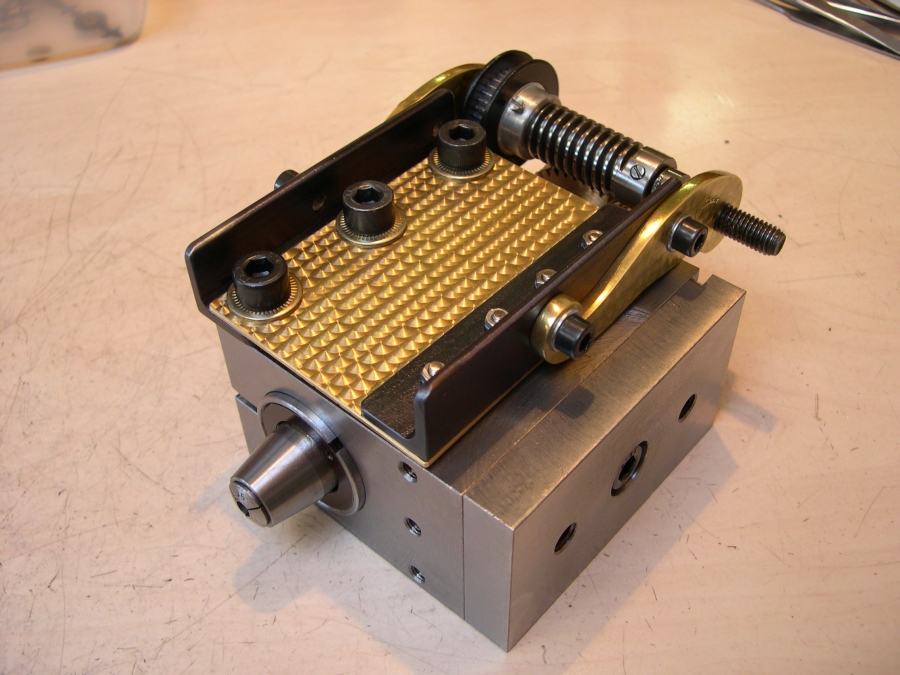

Le diviseur terminé. La vis sans fin est montée entre-pointes et le support de droite est monté sur une plaque de laiton lui donnant une souplesse afin d'absorber les éventuels mal-ronds et d'exercer une pression sur le roue pour éliminer le jeu. |
 |

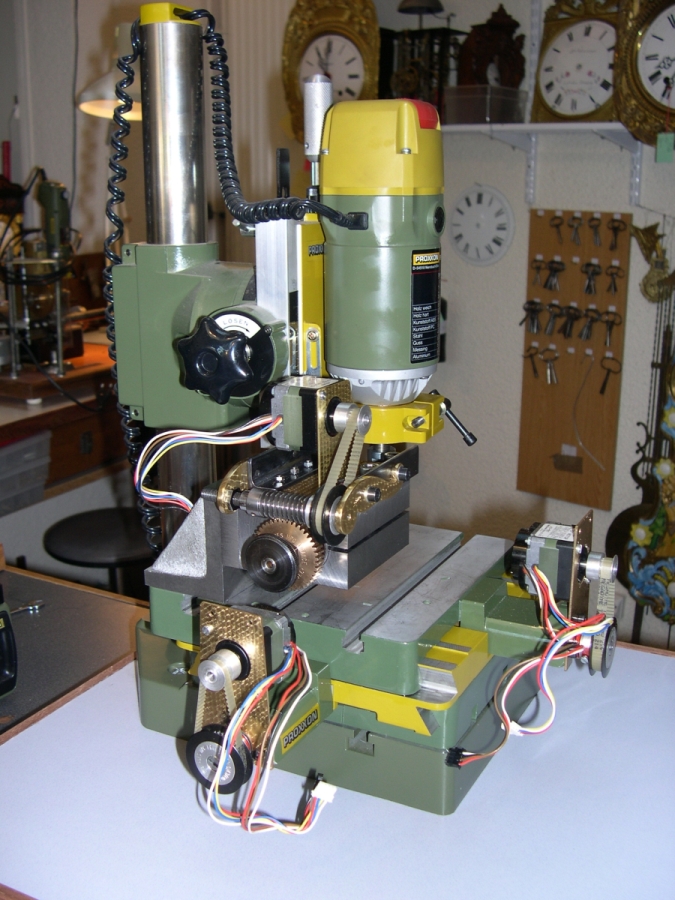

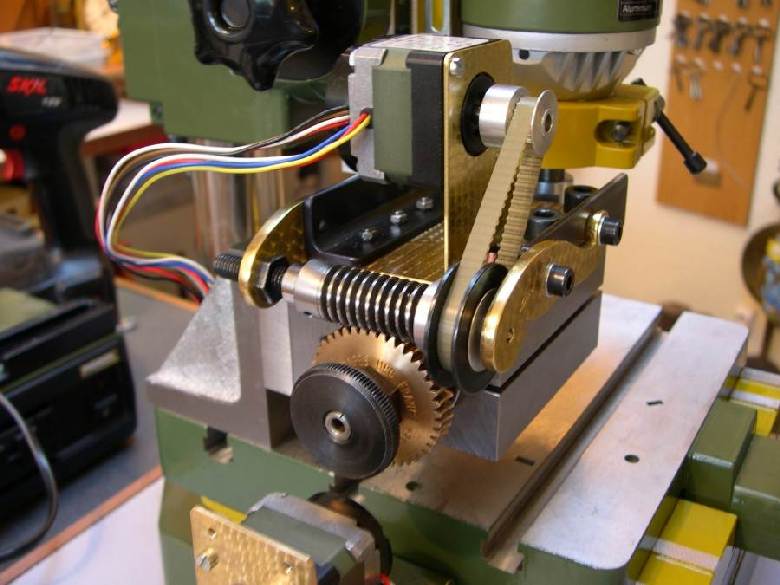

Le diviseur motorisé, en situation. |
 |

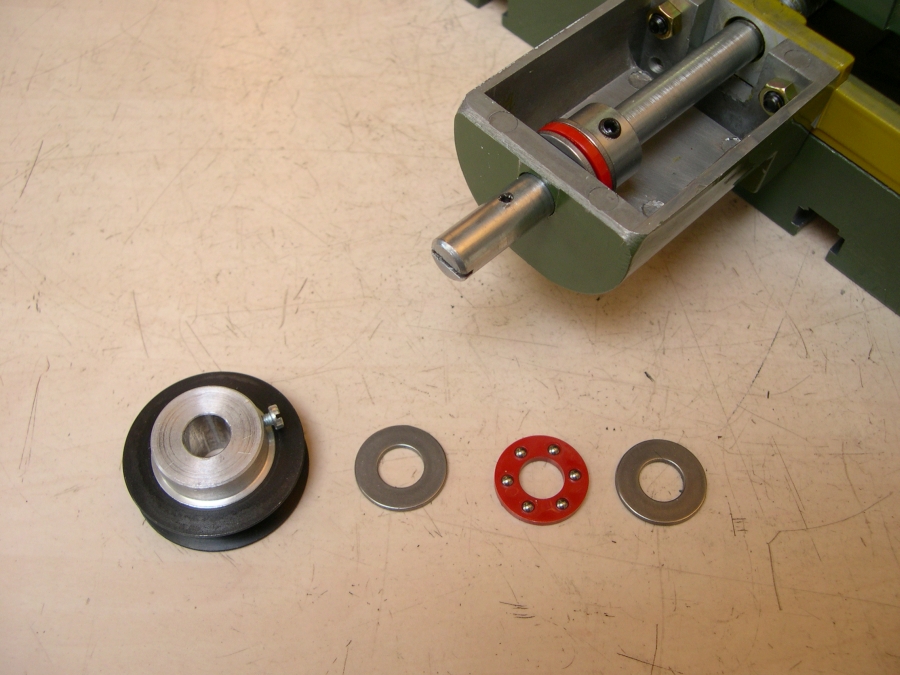

Des roulements de butée sont montés sous tension afin de limiter au maximum le jeu. |
 |

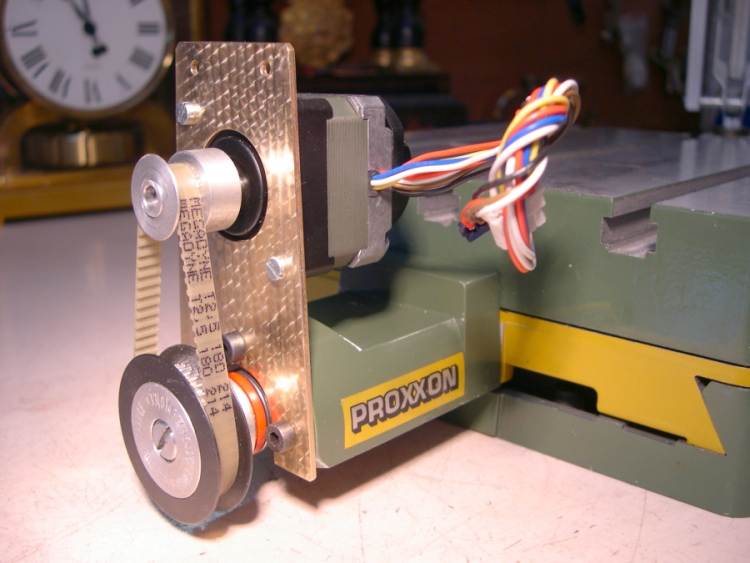

principe de motorisation des axes X et Y. |
