Jean Claude Sulka,  Maître horloger, bijoutier fabricant, 18200 Saint Amand Montrond

Machine à Tailler à commande numérique

construite sur une base  de fraiseuse PROXXON.

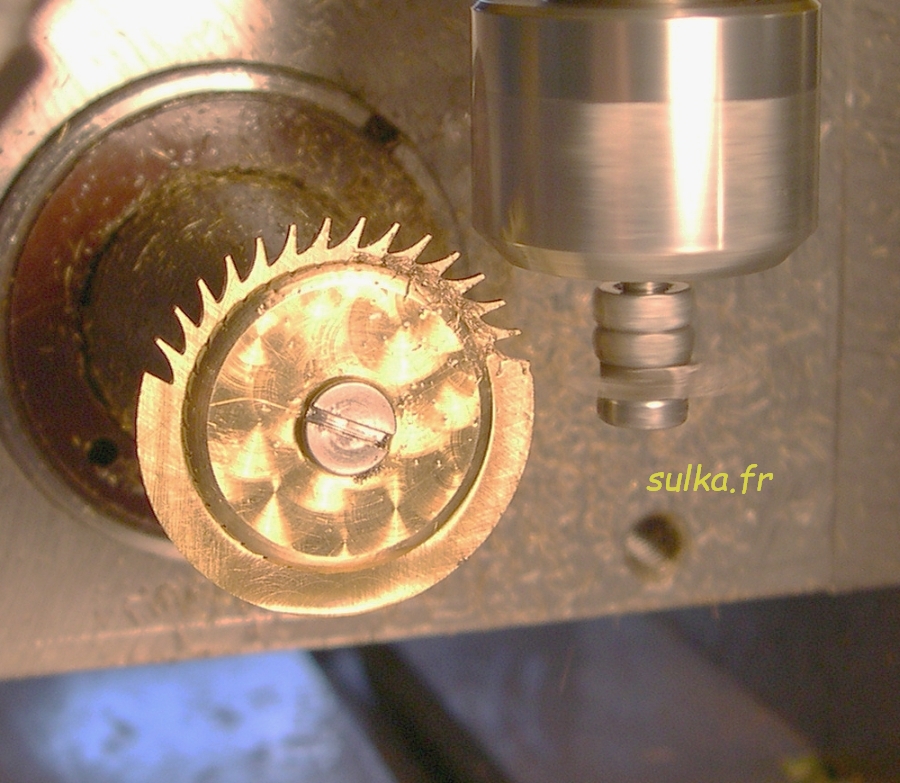

Premiers essais.

Double-cliquez sur les photos pour les agrandir.

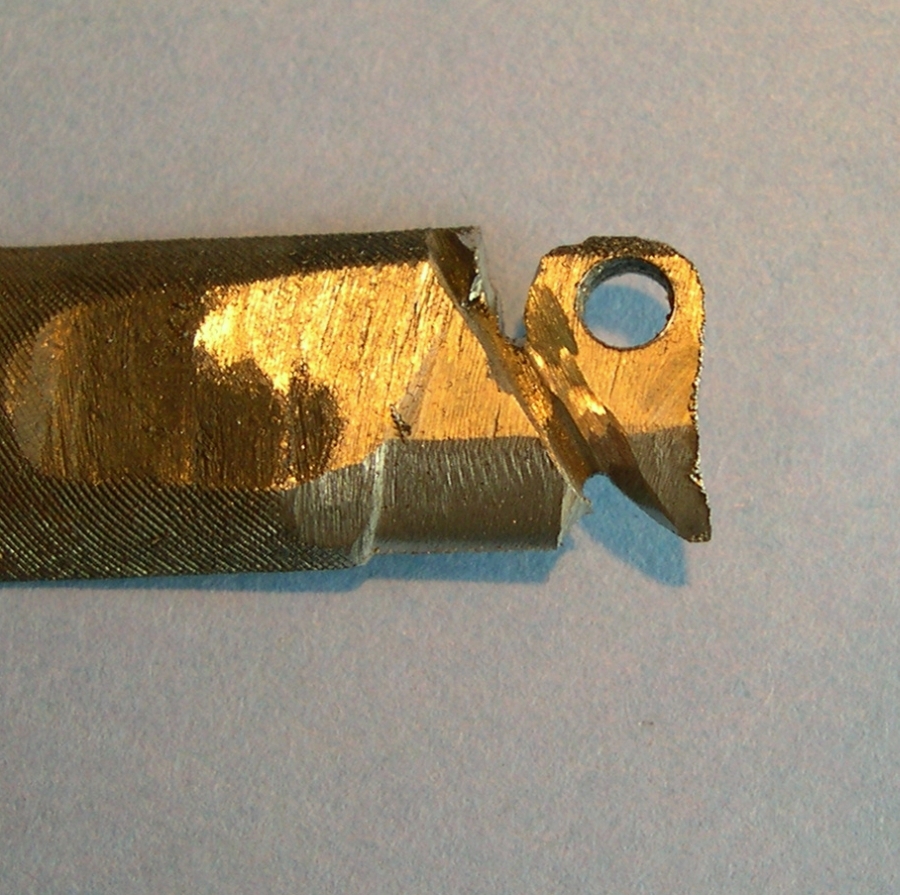

	Début d'usinage d'une fraise couteau  dans une vieille lime.

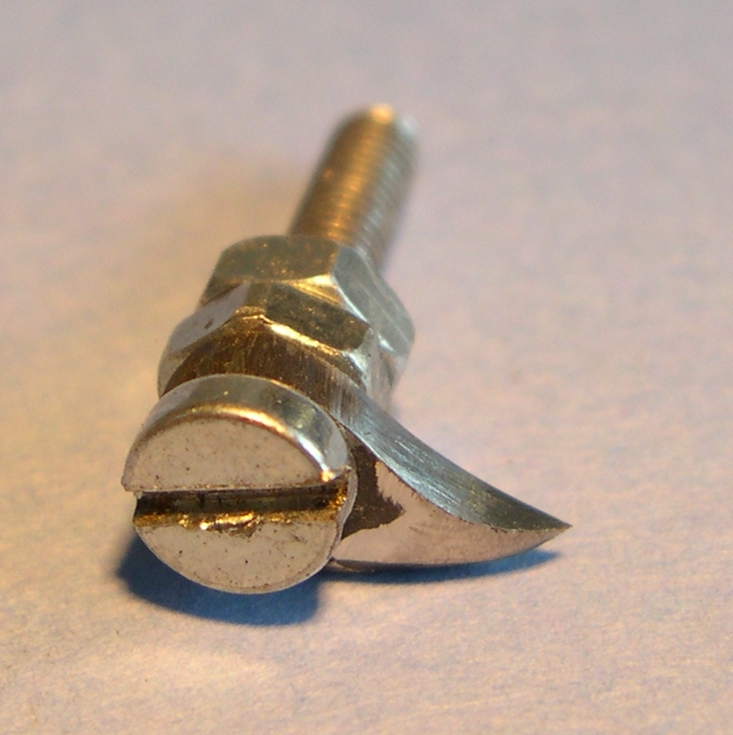

	La fraise terminée.

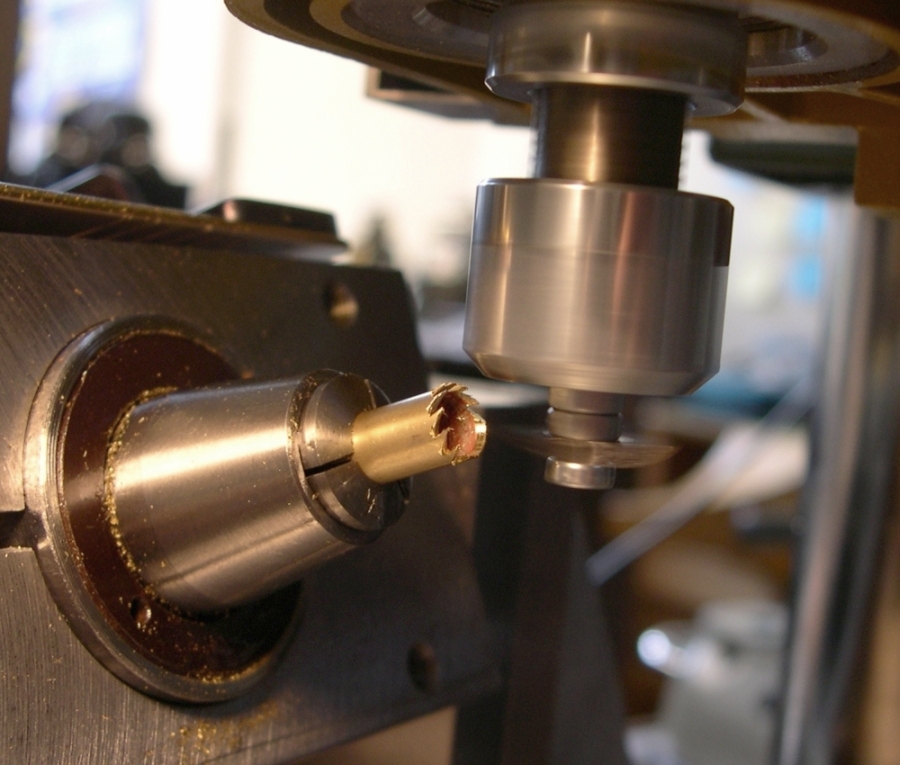

	Taillage en cours.

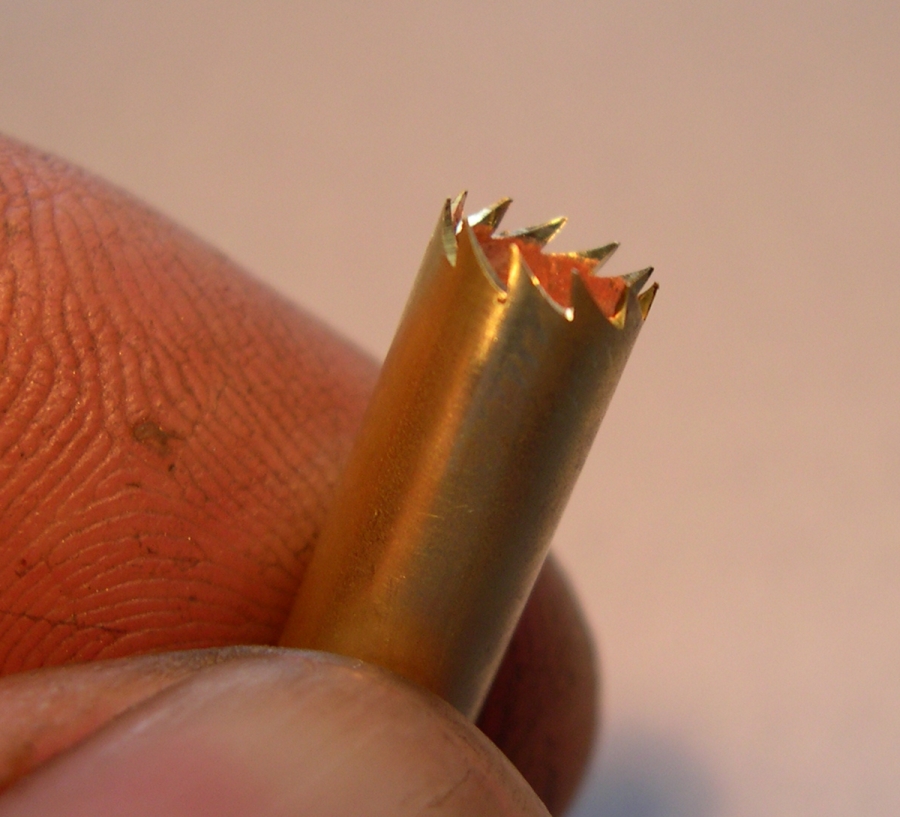

	Et voilà le travail !  Cet essai est très encourageant.

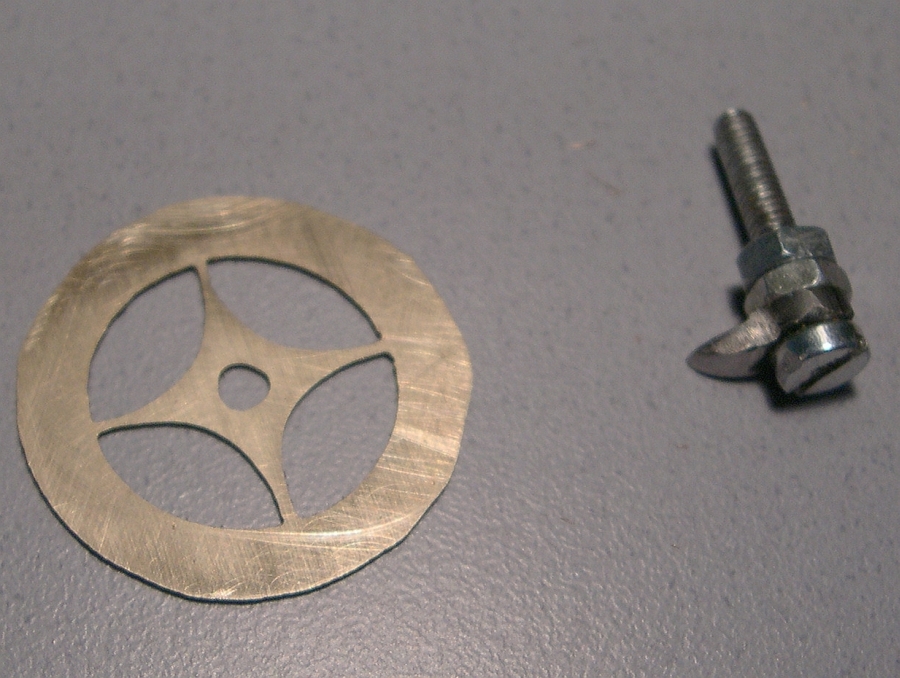

	Ébauche d'une roue taillée à la machine à graver dans une plaque de laiton de 0,6 mm. J'ai découvert cette technique dans l'excellent livre de Georges DANIELS.
	Première passe de 1,9 mm de profondeur, pour 36 dents.  Une seconde à 2,10 mm  permettra d'amincir la pointe des dents.

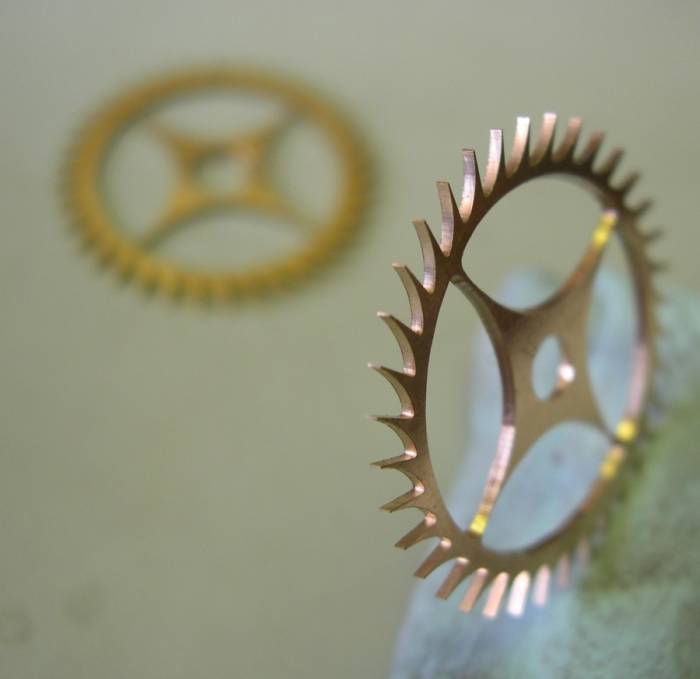

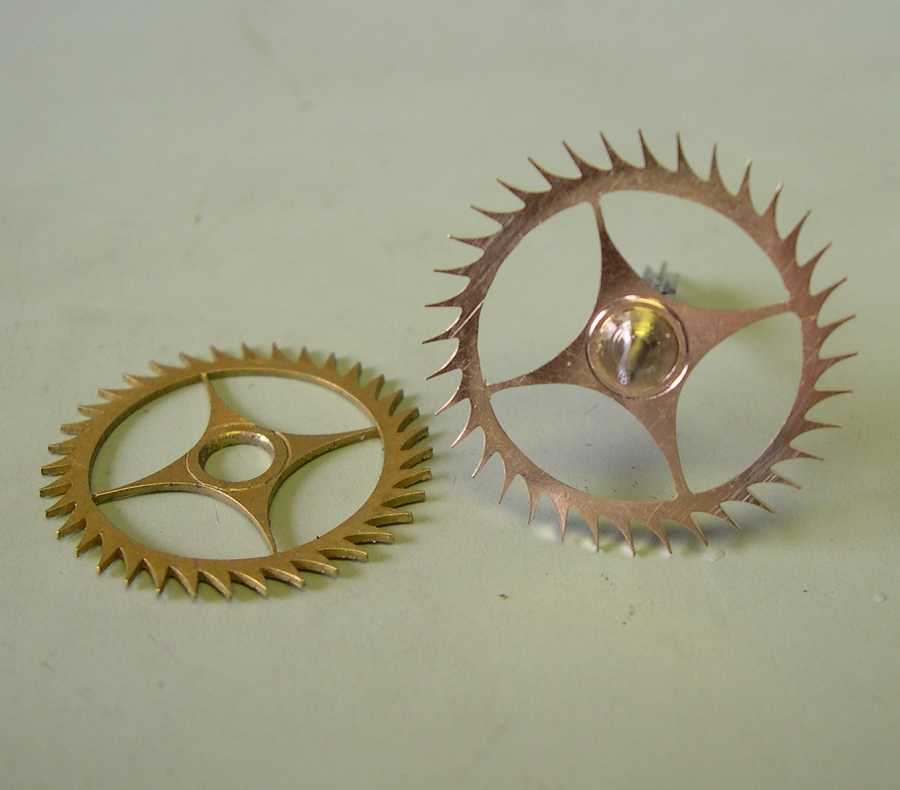

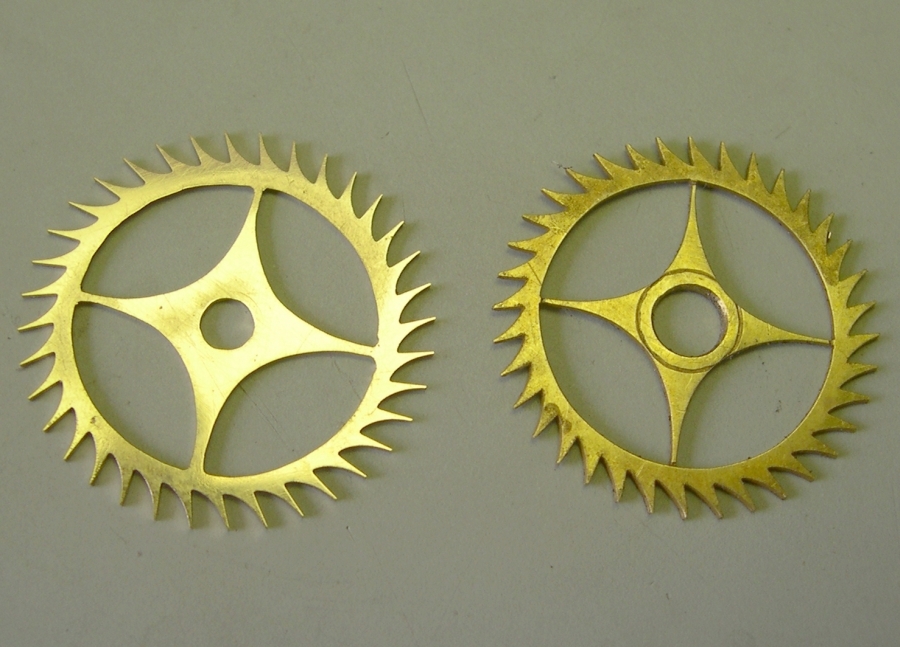

	A gauche la nouvelle roue taillée, ébavurée et adoucie. Diamètre 23 mm.

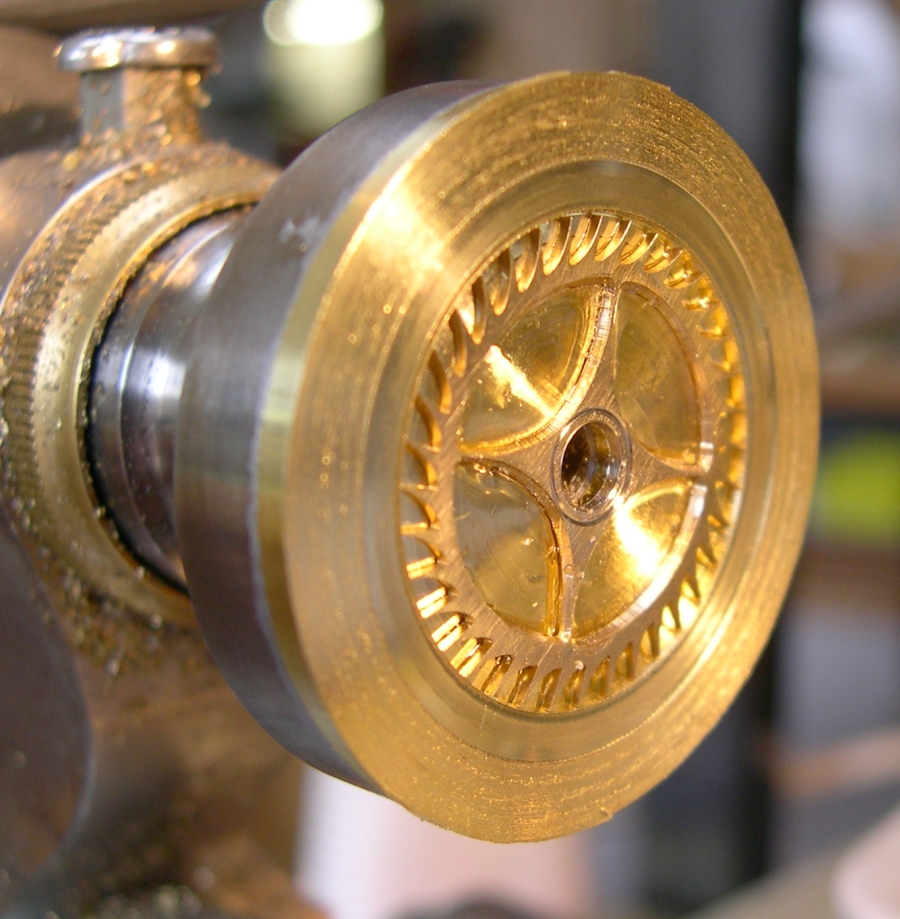

	Sur un disque laiton soudé à une vieille pince à tourner entre-pointes, j'ai dégagé un emplacement pour que la roue s'y emboîte exactement. Elle est collé à la cyanolite. Cela permet ainsi de d'ajuster la siette avec un excellent centrage. La colle est dissoute dans un bain d'acétone à l'ultrason, dans un petit bêcher.
	Une vue de profil qui permet d'apprécier la qualité du taillage..
	La nouvelle roue rivée.
