Jean Claude Sulka,  Maître horloger, bijoutier fabricant, 18200 Saint Amand Montrond



Machine à Tailler à commande numérique

construite sur une base  de fraiseuse PROXXON.



Fabrication d'une roue d'échappement à chevilles.



Double-cliquez sur les photos pour les agrandir.

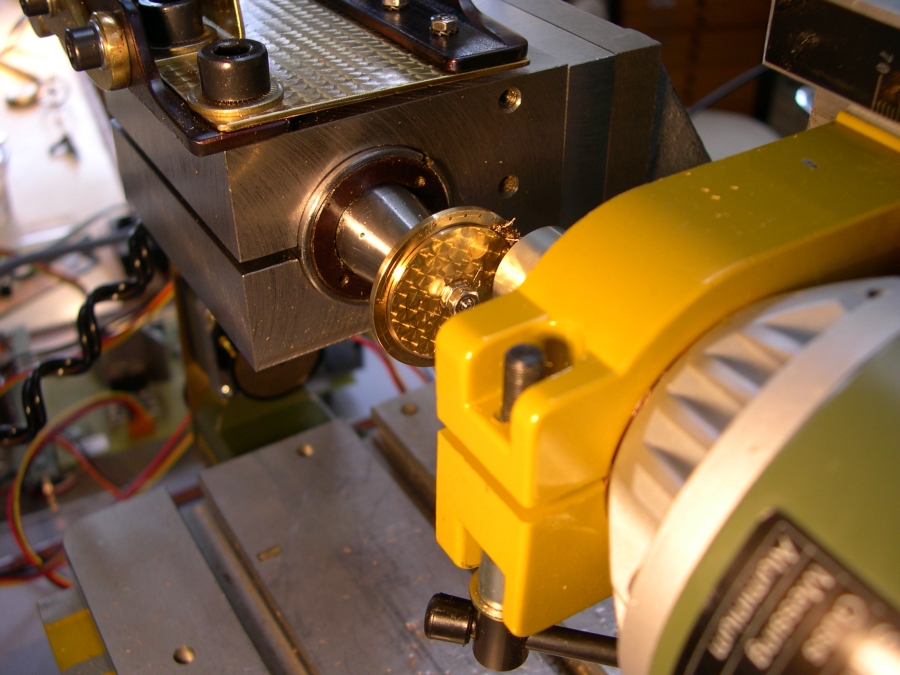

Pour le perçage des trous de chevilles, le moteur porte-fraise est en position horizontale.

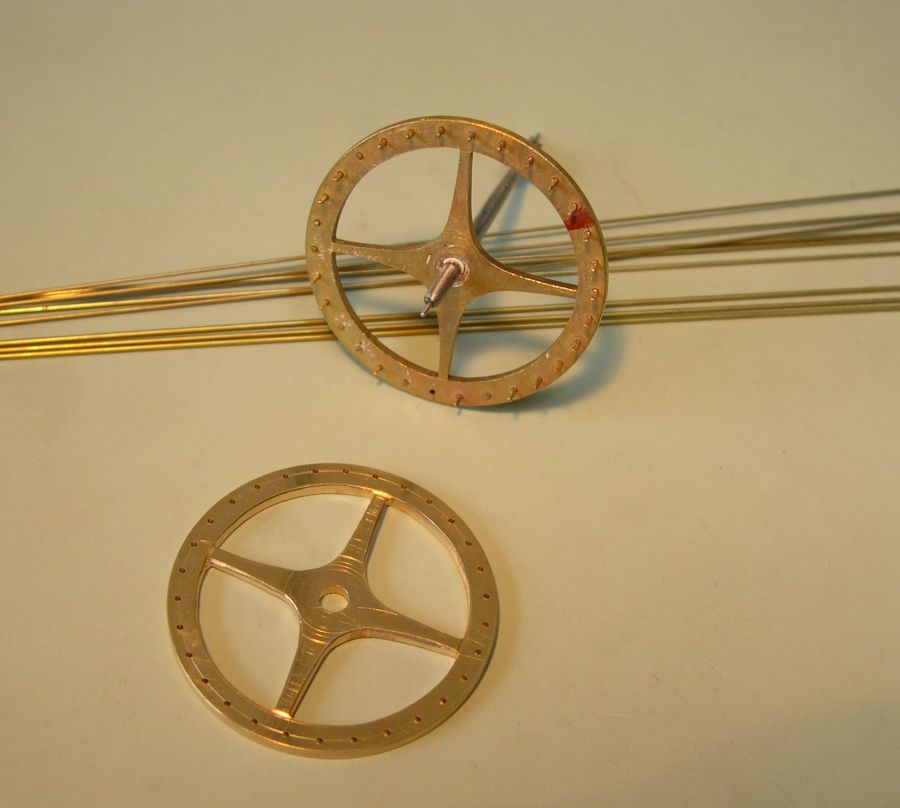

Perçage terminé. Sur la photo on voit l'ancienne roue qui a plusieures chevilles cassées et grippées dans la roue.

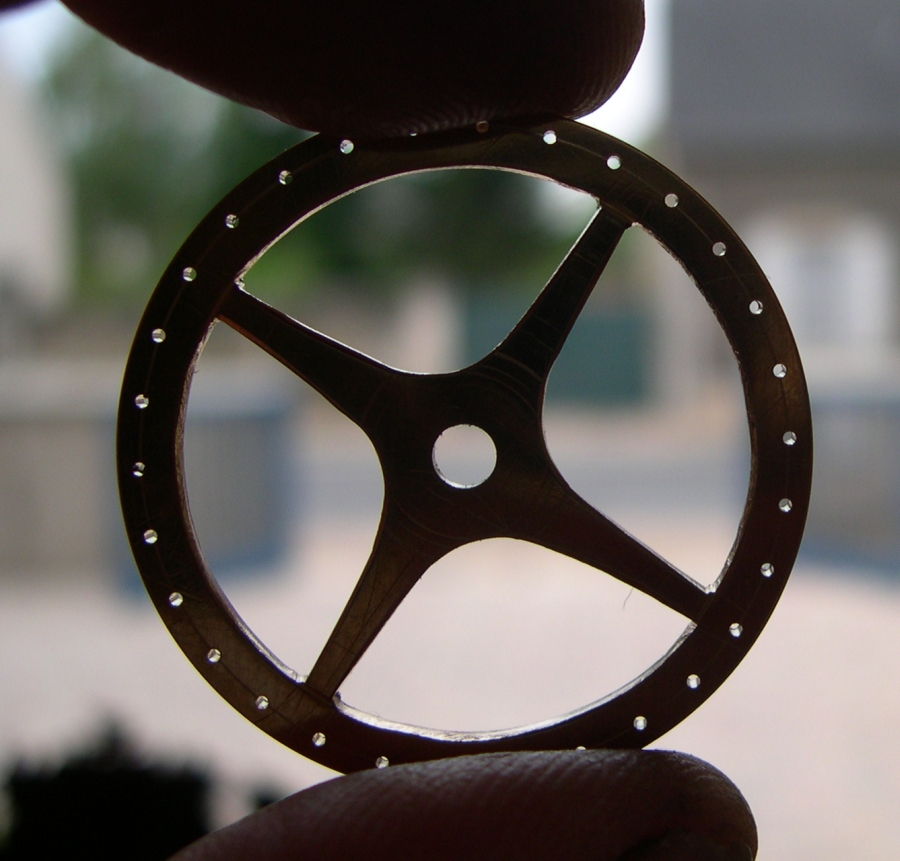

La roue vue à contre-jour.

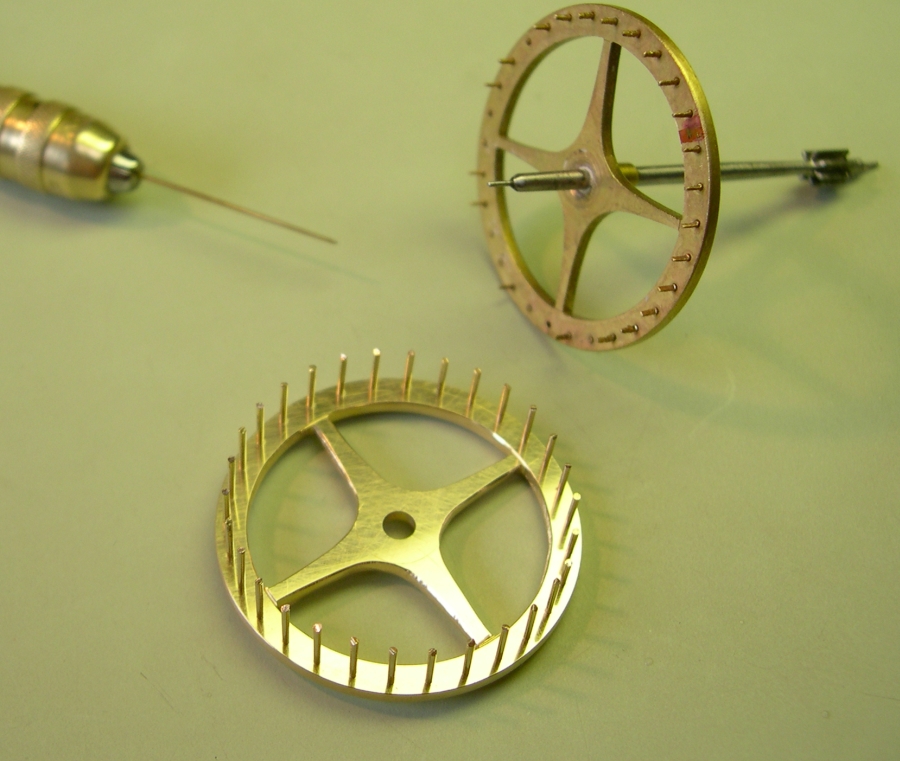

Les chevilles sont en place, il reste à les chasser et à les couper à la bonne dimension.

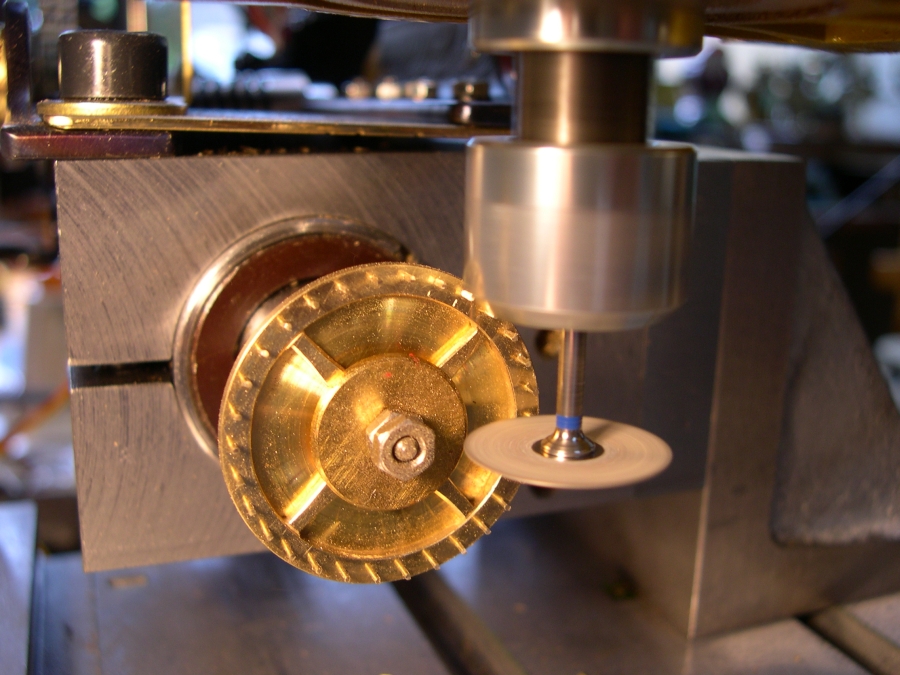

Une fois les chevilles coupées il faut fraiser le méplat, ici à l'aide d'un disque diamanté.

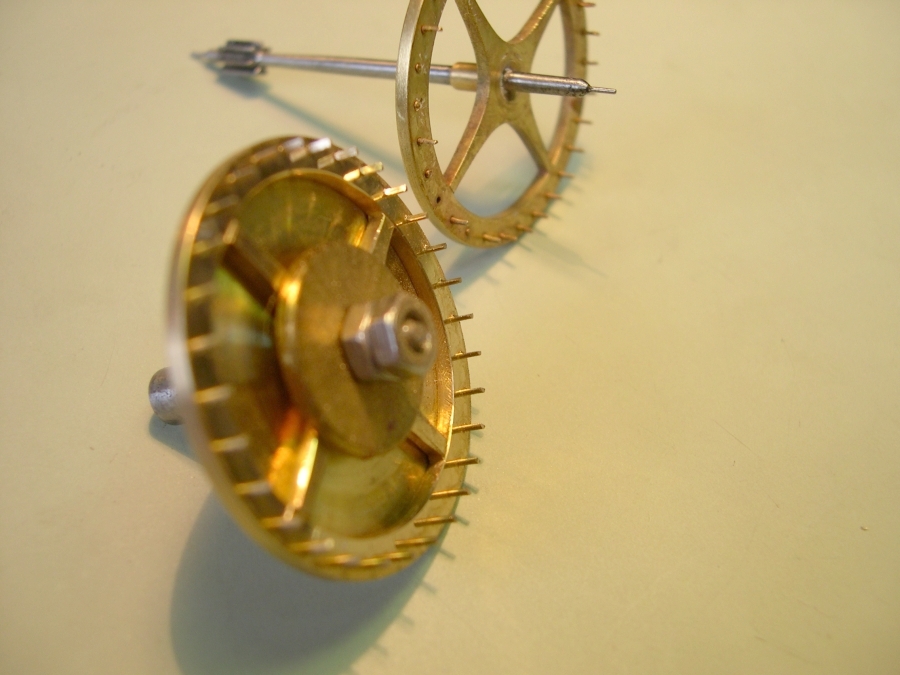

Voilà le résultat.




En bas à droite l'ébauche de la siette.

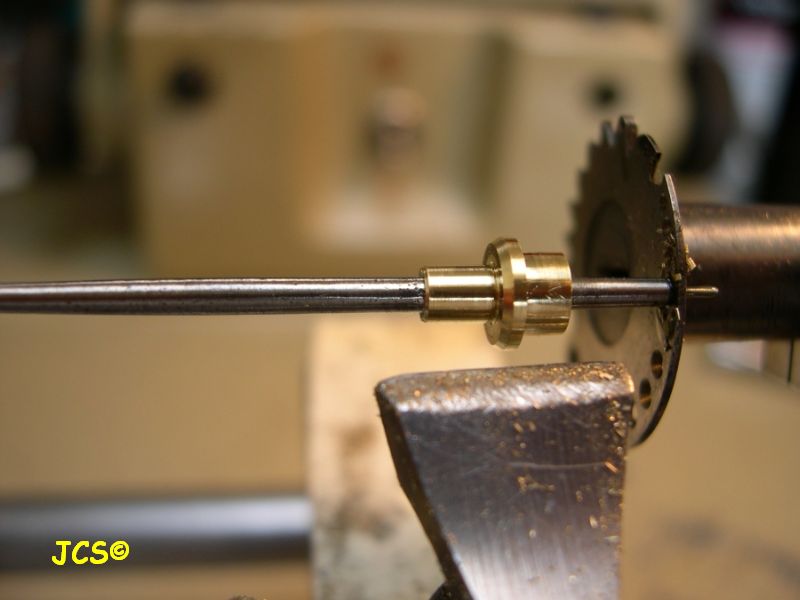

Après une discrète soudure à l'étain, la siette est rectifiée entre-pointes afin qu'elle tourne parfaitement rond.

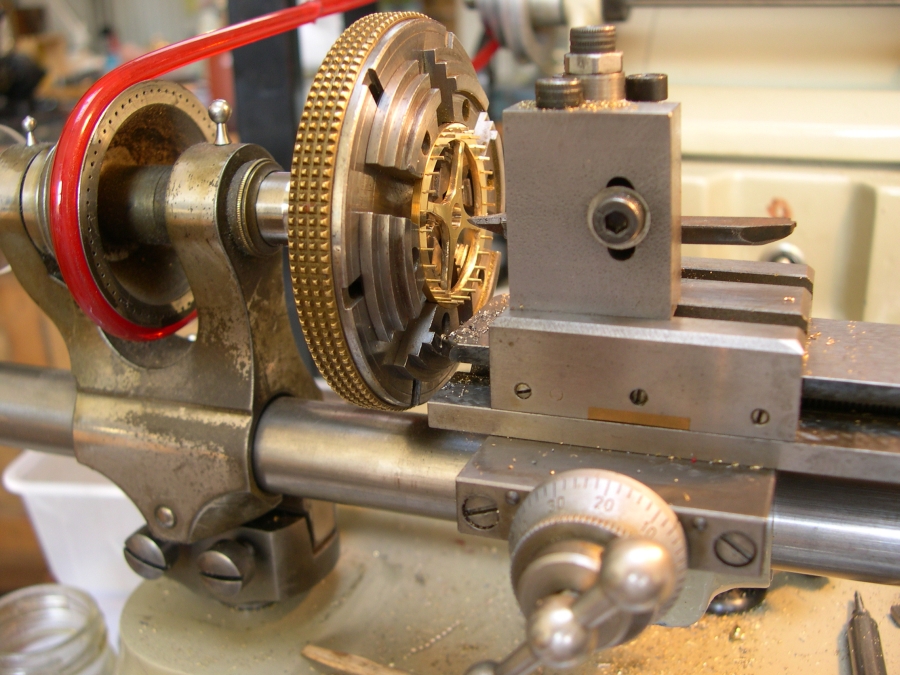

L'ajustement sur la siette est réalisé à l'aide d'un mandrin concentrique afin d'avoir un excellent centrage.

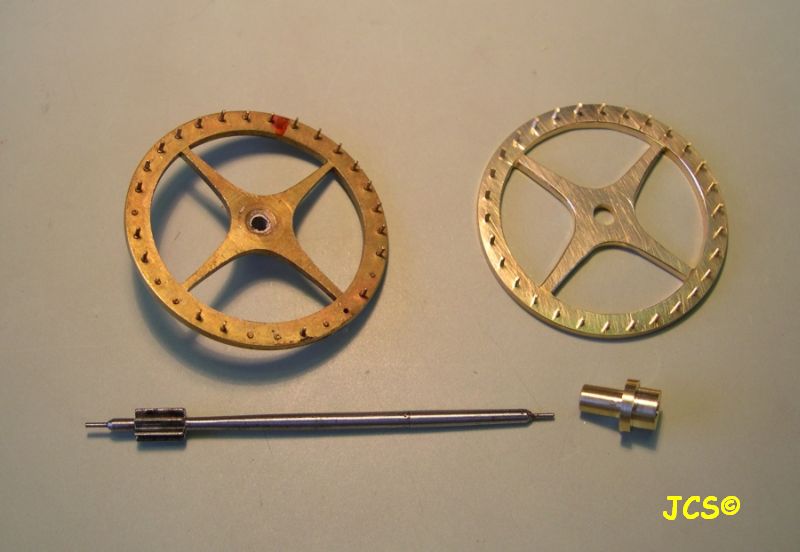

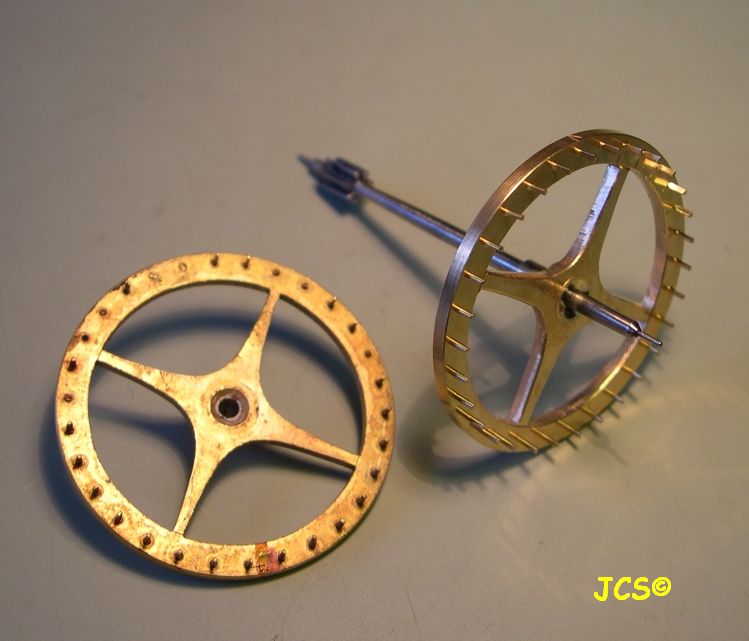

Et voilà la fin de l'aventure.
