Jean Claude Sulka,  Maître horloger, bijoutier fabricant, 18200 Saint Amand Montrond

Machine à Tailler à commande numérique

construite sur une base  de fraiseuse PROXXON.

Fabrication complète d'une petite roue d'échappement pour un petit mouvement de Paris..

Double-cliquez sur les photos pour les agrandir.

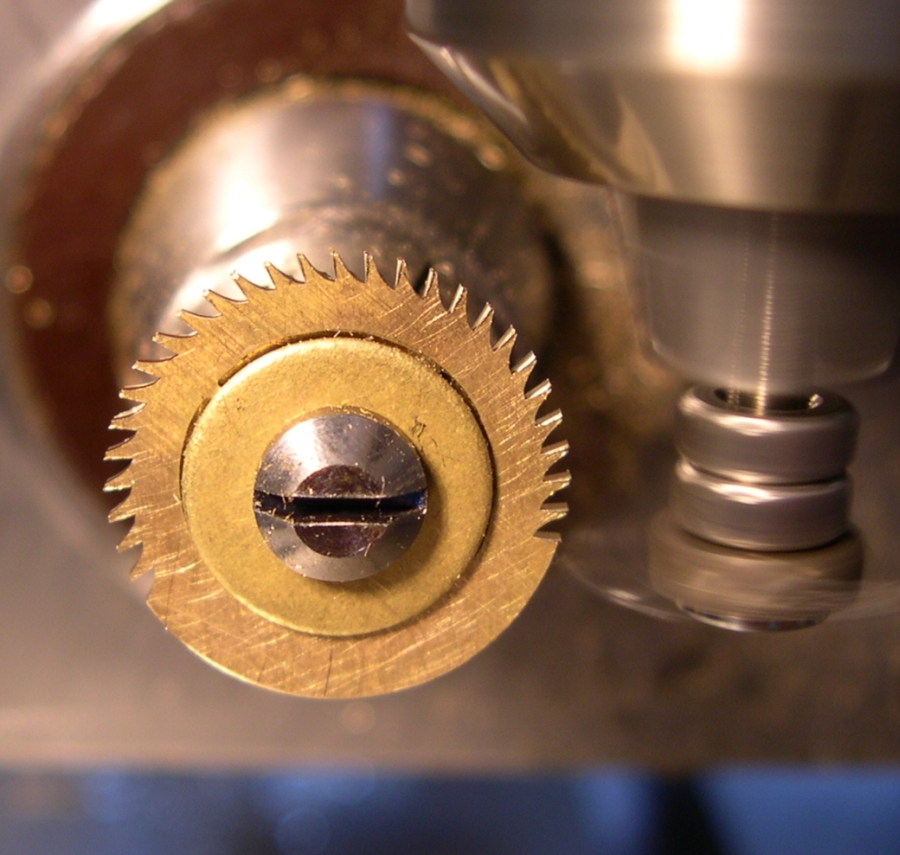

	Première passe du taillage d'une roue d'échappement de 44 dents pour 15 mm de diamètre. Ici une vidéo : http://www.sulka.fr/taillage4/tailre.mov

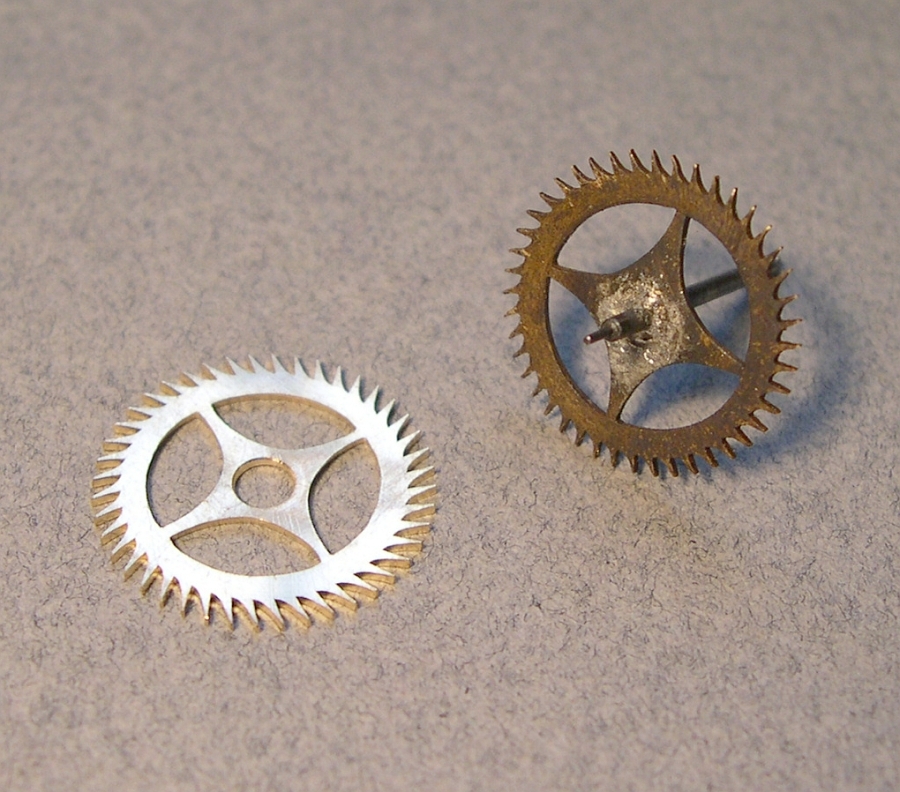

	Taillage terminé. A gauche l'ancienne roue affreusement mutilée.

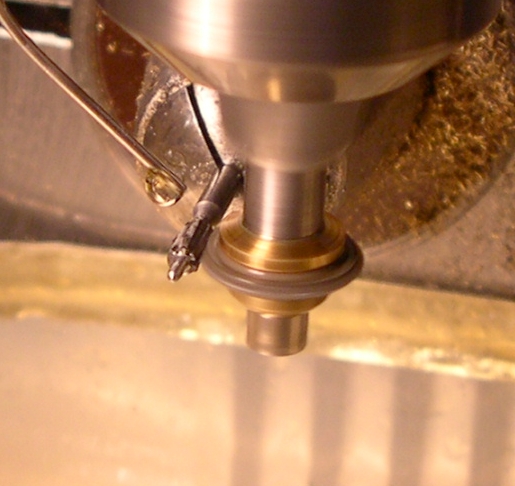

	Taillage du pignon de 6 ailes dans une barre acier à l'argent de 2 mm de diamètre.

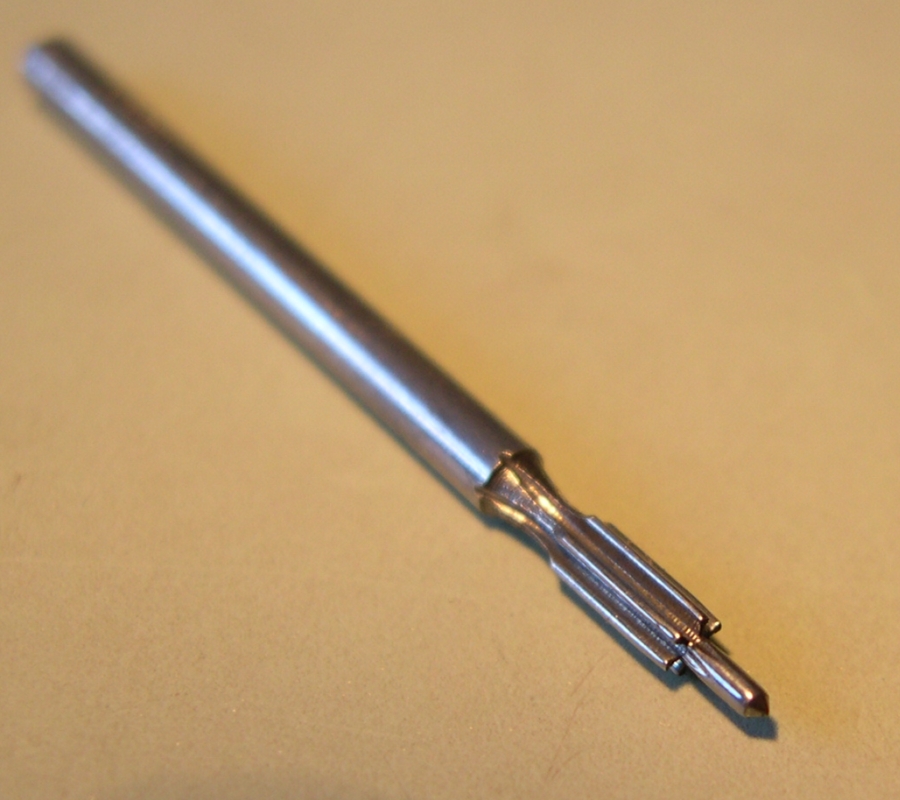

	Le résultat est très satisfaisant.

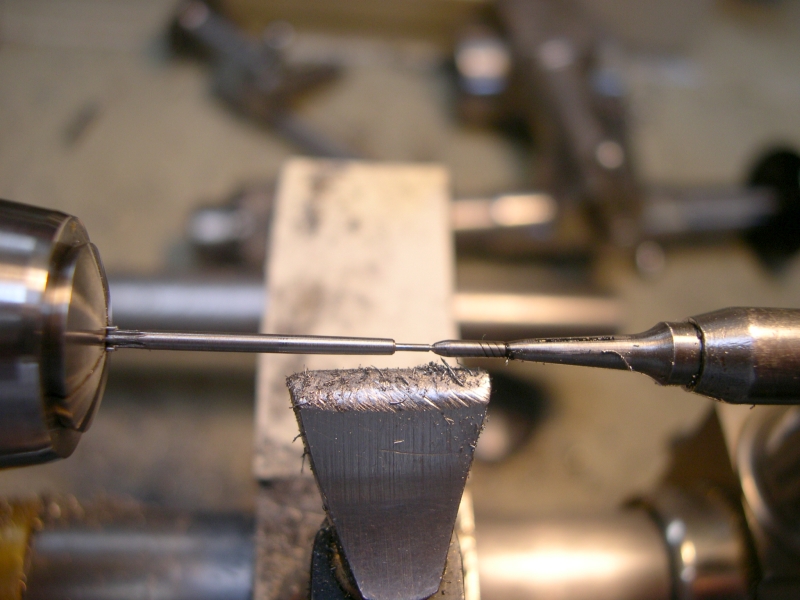

	Réduction du diamètre du tigeron et ébauchage du pivot.

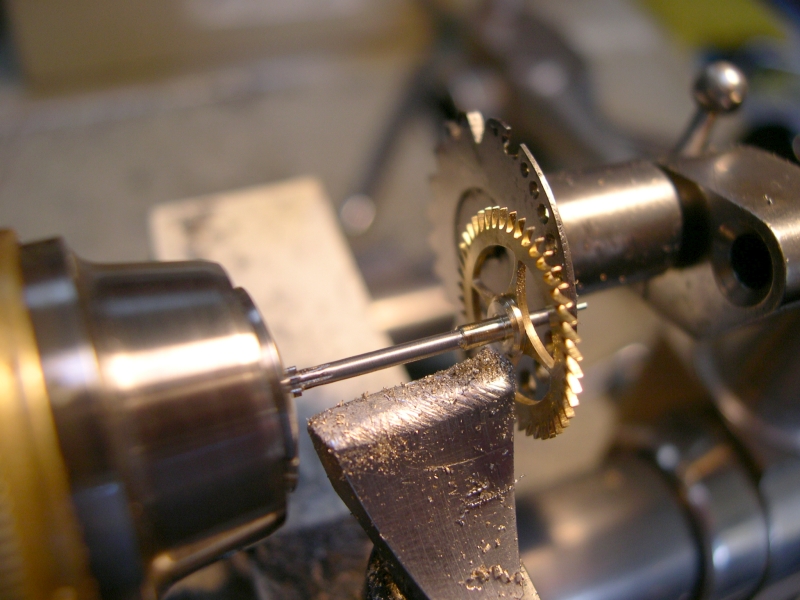

	Retouche de la siette après rivure de la roue.

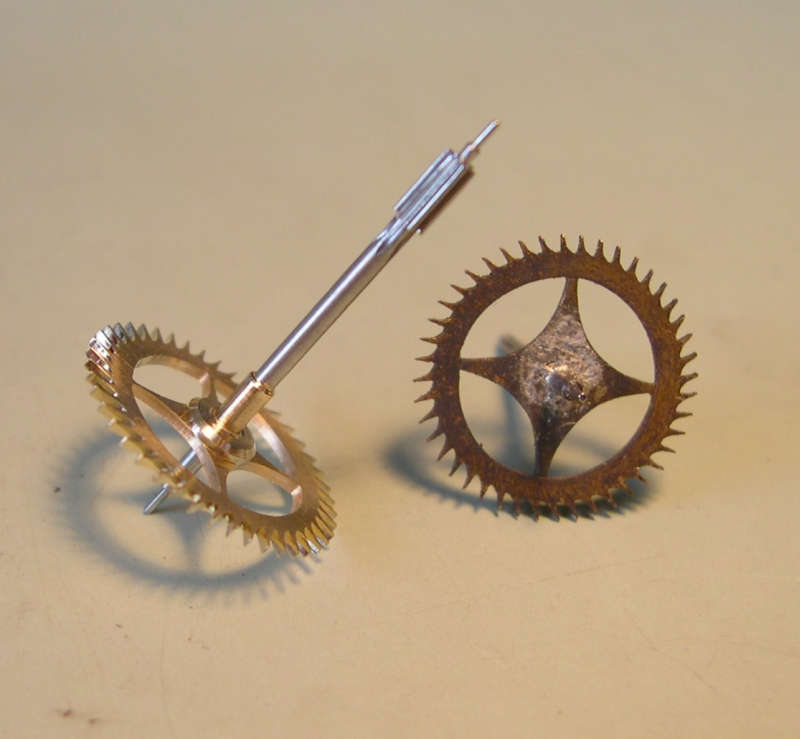

	La roue terminée.

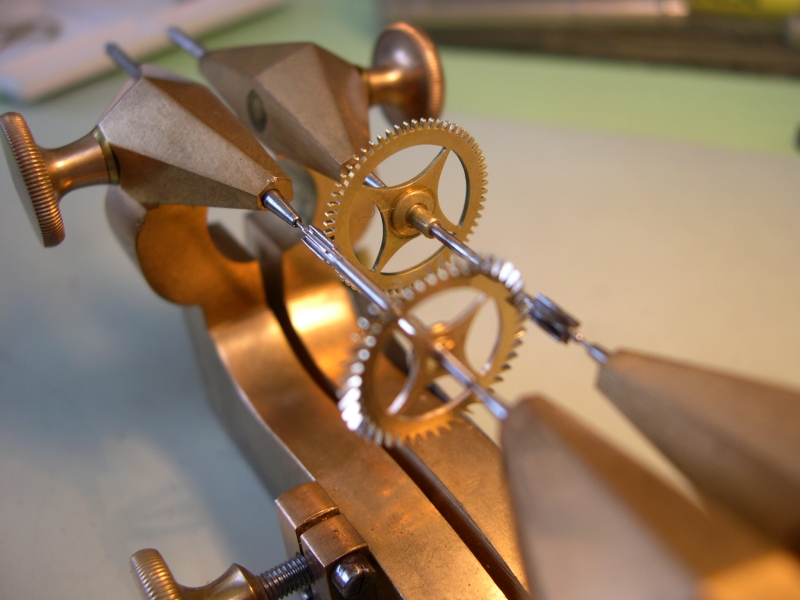

	Vérification de la distance des centres aux compas aux engrenages.
